防爆阻火式呼吸阀图片,防爆阻火式呼吸阀维修与安装
防爆阻火式呼吸阀型号:ZFQ-II
防爆阻火式呼吸阀是石油储罐、化工贮罐附件设备,安装在石油化工固定储罐上的通气装置,以防止罐内超压或超真空使储罐遭受损坏,
起阻止外界火焰传入,减少罐内液体挥发损耗的作用。阻火呼吸阀的由来:将呼吸阀与阻火器合二为一做成一个产品,让他及能阻火又能
起到呼吸。
阻火器改置于呼吸阀吸入口处,彻底杜绝火源进入呼吸阀壳体内,具有体积小、重量轻、结构紧凑、通气量大、泄漏量小等特点,且密封
性能好,特别是高空作业时,检修、清洗阻火呼吸阀内的阻火盘和正负压阀盘非常方便。
防爆阻火式呼吸阀主要技术参数:
A级正压 |
355Pa 36毫米水柱 |
负压 |
295Pa 30毫米水柱 |
B级正压 |
980Pa 100毫米水柱 |
负压 |
295Pa 30毫米水柱 |
C级正压 |
1765Pa 180毫米水柱 |
负压 |
295Pa 30毫米水柱 |
防爆阻火式呼吸阀外形与结构示意图:

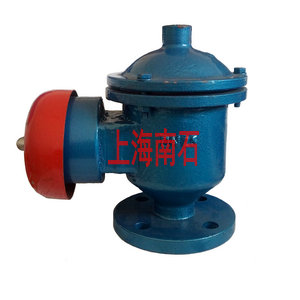

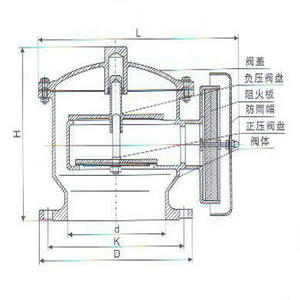

防爆阻火式呼吸阀 防爆阻火式呼吸阀结构图
防爆阻火式呼吸阀维修与保养:
防爆阻火呼吸阀属精密产品,是储罐的安全喉道,特别是阀盘随时都在起跳,故阀杆与阀套间应保持绝对干净,不得有杂质。需定人定期上
罐检查,当储罐工作时,会听到呼吸阀内“砰"--“砰"--“砰"轻微的响声,即该阀处到正常的工作状态,否则,应立即折开检查;装卸时,防爆
阻火呼吸阀必须垂直向上,不得倒置或横放。阀杆取出清洗时,要垂直轻放,否则,阀杆容易变形;
防爆阻火式呼吸阀安装与检查:
1、重新安装压力盘和真空盘时应保证接触面严密,导杆升降灵活。
2、检查压力阀盘和真空阀盘动作是否灵活,导杆及阀封环接触面有无损伤。
3、启用新的呼吸阀时必须清除盘的防震物。
4、每季度必须折开呼吸阀,擦干阀杆与阀套间的污垢,以保证呼吸阀正常工作;
5、阻火呼吸阀每半年应清除阻火盘通气孔的污渍,以保证阻火盘良好的阻火功能;
6、因天气潮湿风沙情况下,温度达到零度范围内,储罐不可发油使用。急生产时必须
7、先打开量油孔其它之类的供气产品,以保持储罐安全作用。
8、呼吸阀在正常工作进油之前,必须先打开量油孔。
