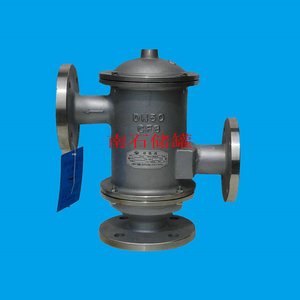

不锈钢双接管阻火呼吸阀具有结构紧凑,通气量大,泄漏量小,耐腐蚀,密封性能好等特点。最近又开发了具有国际先进水准的防爆
阻火器呼吸阀,阻火器位于呼吸阀吸入口处,彻底杜绝火源进入呼吸阀壳体内。具有体积小、重量轻、检修、清洗、更换方便等优点
等特点。阀盘采用聚四氟乙烯材料,具有耐低温,防冻等优点。阀内设静电输出装置,使得该阀时刻与罐体保持等电位。 带双接管阻火
呼吸阀是装在室内固定储罐顶上的接管阻火呼吸作用,它能对石油储罐内外压差进行自动调节,其性能可靠、稳定,完全符合石油工业部
SY7511-87标准。
产品介绍:不锈钢双接管阻火呼吸阀根据国家标准<石油化工企业设计防火规范>(GB50160-90)之规定,“甲、乙类液体的固定顶罐,应
用阻火器和呼吸阀”。可见呼吸阀,阻火器是储罐不可缺少的安全设施。阻火呼吸阀不仅能维持储罐气压平衡,确保储罐在超压或真空时
兔遭破坏,且能减少罐内介质的挥发和损耗。呼吸阀是维护储罐气压平衡,减少介质挥发的安全节能产品,常与阻火器配套使用。该阀主
要用于回收污染环境、危及人身安全有毒有害的气体。适用范围:阻火呼吸阀适用于储存内点低于28。C的甲类油品和闪点低于100。C乙油品。
工作原理:。当呼吸阀正常工作满足不了因意外原因造成储罐急剧超压时,呼吸人孔的泄压盖自动顶开,进行紧急泄压,使罐内压力保持正常;
当罐内压力急剧减压或超真空时,吸入阀便开启急剧吸入大气,维护罐内正常压力;当吸入大气带有火花、火焰时,阻火层起到“器壁效应”的
作用来阻止火焰的通过,以保护储罐的安全。
呼吸阀操作压力 :
A -295Pa(-30mmH2O)~+355Pa(+36mmH2O)
B -295Pa(-30mmH2O)~+980Pa(+100mmH2O)
C -295Pa(-30mmH2O)~+1750Pa(+180mmH2O

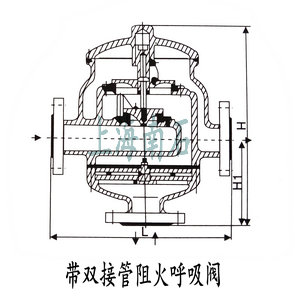

主要外形示意图及法兰尺寸:
规格 DN(mm) |
安装尺寸(mm) |
||||
H |
H1 |
H2 |
L |
M-h |
|
50 |
255 |
110 |
140 |
310 |
4×12 |
100 |
480 |
170 |
205 |
450 |
4×16 |
150 |
547 |
225 |
260 |
450 |
8×16 |
200 |
658 |
280 |
315 |
650 |
8×16 |
250 |
705 |
335 |
370 |
850 |
12×16 |
主要技术参数:
壳体材质:不锈钢(SUS304、SUS304L、SUS316、SUS316L)、衬氟、塑料。 内部芯件:阀盘、阀座、阀杆、阀套。
内部芯件材质:不锈钢或聚四氟乙烯。
密封圈材质:聚四氟乙烯。
阻火层材质:不锈钢。
环境温度:-40~+60℃。
防爆级别:BS 5501:IIA、IIB、IIC。
呼吸阀标准:法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)制造、检测标准:
按(石油储罐呼吸阀)SY7511-87、(石油储罐阻火器阻火性能和试验方法GB5908-86等标准进行制造和验收;或用户指定标准。
呼吸阀维护保养方法:
1、存放:以上产品在运达工地后,若暂时不安装或以后工厂大修、检修,应存放在有防雨设施的仓库中;紧急放空人孔系列产品
在运输时不得倒置。
2、维护:a、对呼吸阀系列产品,工作人员应每月上罐顶检查一次,检查阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢,若有
,应清理干静;每半年,给阀套、阀杆擦拭一遍变压器油。b、每半年工作人员应检查阻火呼吸阀的阻火层一次,若发现有污渍、杂
质堵塞阻火层,应取下阻火层,用相对应的溶剂清除污渍,然后用清水将阻火层清洗干静,放在通风吹干后再放入壳体内。c、以上
产品壳体内外表面的油漆应每年重新涂刷一遍。
请您订货时注明产品名称,型号,规格。
如有任何疑问欢迎您致电给我们,我们将为您提供最新的阀门知识、最好的服务和技术顾问。
