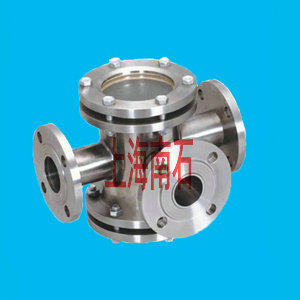

不锈钢三通视镜

三通视镜说明：三通视镜用于排液或糟前的固流，冷却水等液体管路上以观察液体流动情况。其工作原理：通过视窗玻璃透光式前提

下目视叶轮或动或静判断介质是否流动或流速快慢情况，从而达到管路及设备是否正常运行。

三通视镜结构材料及参数：

阀体：碳钢或不锈钢铸造，阀腔进出口由偏心型设计与中心型设计两款；

视窗材质：钙纳玻璃、钢化玻璃、硼硅玻璃、石英玻璃；

紧固帽：螺纹并帽；法兰片；

密封圈：丁晴橡胶垫片、聚四氟乙烯垫片、金属石墨垫片；

规格尺寸：DN15-DN300 (1/2-12寸)；

压力等级：0.6/1.0/1.6/2.5/4.0MPA(150LB-300LB)；

玻璃耐压：钢化硼硅玻璃片≤2.5MPa 石英玻璃片≤10.0MPa；

玻璃耐温：钢化硼硅玻璃：≤200℃，石英玻璃：1000℃允许急变温度≤60℃；

法兰标准：HG、GB、HGJ、JB、ANSI、JIS、DIN、BS、NF；

制造检测标准：HGJ501-502-86；

螺帽螺栓：20#、304、304L、316、316L；

三通视镜的安装：

1、安装位置选择：视镜是安装在管道中的某一个点上，用来让员工观察的，那么位置的选择就非常重要。首先就是位置，如果安装在

一个非常偏的位置，每一次观察都要转半天，就可能影响员工的积极性与时效性。

2、高度选择：视镜是用来观察的,主要还是人工观察为主(少数的是安装监控设备代替).所以管道视镜安装的高度以人员方便的观察为准

，太高的话每一次都必须借住登高工具,就非常的不方便；而太低的位置，又可能观察不清。

3、光线充足：既然是观察,那么光线是至关重要的一个条件,在黑灯瞎火的位置上是根本看不清楚的。所以管道视镜必须安装在光线充足

的管道位置上，或者专门配有照明装置。

4、视镜镜片的安装：视镜镜片安装，确保视镜座平整光滑，镜片与视镜座之间的密封垫安装平整，密封垫没有损坏并且不粘油脂。在

紧固螺钉前确保视镜座与盖子安装正确，然后慢慢对角紧固螺钉。

5、法兰或螺纹连接的管道视镜装置在工作前要确保密封垫安装良好。如有必要，可对螺栓进行重新紧固。确保管道与管道视镜之间的密

封垫安装正确，连接法兰没有损坏，并调整好连接螺钉。不仅要确保与视镜镜片连接的配件密封良好，还要确保视镜与管道之间密封均好。
