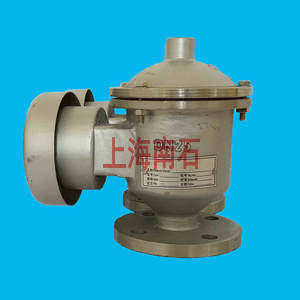

阻火呼吸阀

根据设置呼吸阀具体场合的工况条件，参照呼吸阀呼吸量的计算方法，通过计算确定呼吸阀的呼吸量；再对照呼吸阀制造厂家提供的不

同规格的呼吸阀在各种压力等级下呼出或吸人的性能曲线，即可选出满足要求的呼吸阀的规格尺寸。但是在工艺设计中，有时并没有厂

家的呼吸阀性能曲线，此时就需要化工工艺设计人员通过工艺计算得出呼吸阀进出口的规格尺寸。

通过多年的设计经验，总结出呼吸阀进出口规格尺寸的计算方法：

(1)按照介绍的吸阀呼吸量的计算方法计算出呼吸阀的呼吸量V(in／h)；

(2)呼吸阀进出口管线的气体流速不宜太高，以免流体阻力降较大，导致呼吸阀补气不及或排气不畅，通常呼吸阀进出口管线气体的流速

选择u=3～5m／s；

(3)确定出上述V和U值，根据气体在管路中的流动方程：d=18．81Vu，即可计算出管道的直径d(mm)，再向上适当圆整，选择工程上常

用的公称直径，即可确定呼吸阀进出口的规格尺寸。

呼吸阀的设置

(1)呼吸阀应安装在储罐顶部的最高点。理论上讲，从降低蒸发损耗和其它的排气观点考虑，呼吸阀应安装在储罐气相空间的最高点，以

便顺利地提供通向呼吸阀最直接和最大的通道。

(2)当储罐体积较大，或者储罐比较重要时，为防止单台呼吸阀因故障导致储罐出现超压或负压的风险，此时可以安装两台呼吸阀。为避

免两台呼吸阀同时动作而增加故障的几率，工艺设计时，通常将此两台呼吸阀的吸入和排出压力梯度设计，正常情况下一台工作，另一

台备用。

(3)如果呼吸量较大，导致单个呼吸阀的呼吸量不能满足要求时，可设置两个以上呼吸阀。当安装两个呼吸阀时，它们与罐顶的中心距离

应相等，即在罐顶对称布置。

(4)如果呼吸阀安装在氮封储罐上，则氮气供气管的接管位置一定要远离呼吸阀接口，并由罐顶部插入储罐内约200 mm，这样氮气进罐后

不直接排出，起到氮封作用。

(5)如果呼吸阀内带有阻火器，必须考虑阻火器的压降对呼吸阀排出压力的影响，以免储罐超压。

(6)当建罐地区历年最冷月份温度的平均值低于或等于0时，呼吸阀必须有防冻措施，以防止呼吸阀阀盘冻住或阻塞导致储罐排气不畅或补

气不足，而导致储罐超压鼓罐或低压瘪罐。

根据国家标准《石油化工企业设计防火规范》GB50160—2008之规定：“甲B、乙类液体的固定顶罐应设呼吸阀”。可见，呼吸阀是常压、

低压储罐不可缺少的安全附件。

储罐上安装呼吸阀有以下优点：

(1)选择适当的呼吸阀，可以保护储罐免遭超压和真空的危险。

(2)安装呼吸阀后，可以减少挥发性介质的泄漏，从而减少对外界环境的污染。

(3)呼吸阀与气封系统连用，不仅可减少蒸发损失，节省物料，从而提高经济效益；还可以防止外界气体进入罐内而污染罐内的物料或引

起化学反应。

(4)呼吸阀与阻火器配套使用，可以阻止火焰进入储罐，从而防止储罐内产生火花，有效避免爆炸事故的发生。
