自由浮球式疏水阀用途,自由浮球式疏水阀工作原理

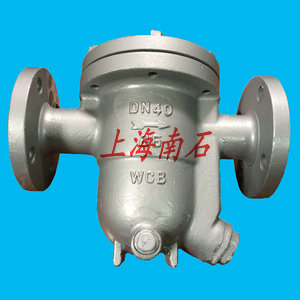

自由浮球式疏水阀
自由浮球式疏水阀刚启动工作时管道内的空气经过Y系列自动排空气装置排出,低温凝结水进入疏水阀内凝结水的液位上升,浮球上升阀门
开启凝结水迅速排出,蒸汽很快进入设备,设备迅速升温Y系列自动排空气装置的感温液体膨胀,自动排空气装置关闭。疏水阀开始正常工
作浮球随凝结水液位升降阻汽排水。自由浮球式疏水阀的阀座总处于液位以下形成水封无蒸汽泄漏节能效果好。最小的工作压力0.01Mpa而
从0.01Mpa至最高使用压力范围之内不受温度和工作压力波动的影响连续排水。能排饱和温度凝结水最小的过冷度为0℃,加热设备里不存
水能使加热设备达到最佳换热效率。背压率大于85%是生产工艺加热设备最理想的疏水阀之一。
自由浮球式疏水阀主要用途
自由浮球式的疏水阀适用于石油、化工、轻工、冶金、电力等工业部门的蒸汽加热设备及蒸汽管线上自动排除凝结水并阻止蒸汽泄漏,可以
防止加热设备及蒸汽管线水锤现象的产生确保其设备及管线在最佳工况下运行。该阀还是节能产品,对提高加热系统及设备的热效率,节省
能源起着重要作用。
自由浮球式的疏水阀是目前结构最先进设计最合理的疏水阀之一,它具有结构简单(只有一个活动零件)寿命长,热效率高(它能排除接近
饱和蒸汽温度的凝结水),排量大(它能做到连续排除凝结水)维修方便等特点。在制造生产上严格执行国家标准各项性能指标均达到或超
过国家标准的规定。
自由浮球式疏水阀的工作原理
自由浮球式疏水阀的原理是利用阿基米德浮力原理使浮球随体腔内液面的升降而升降从而打开或关闭阀座排水孔形成排水阻汽动作。
当开始工作时开启设在阀盖上的手动放气阀大量的冷空气或不凝结气体在蒸汽和凝结水推动下排除体外后关闭放气阀。这时疏水阀处于关闭
状态随着时间的延续流入阀内的凝结水逐渐增多,体腔内液面升高到浮力大于球体自身重量及阀口面积作用力时球体浮起打开阀口使大量的
凝结水迅速排往阀后。
在排水过程中液面逐渐下降由于体腔内压力分布不均匀阀口处压力最低,使漂浮在液面的浮球受到不平衡的力推动浮球向阀口浮动直至到封
闭阀口为止此时体内底部支点顶住浮球使浮球不能继续下降排水停止。此时液面与阀口有一定的距离因此形成水封阻止蒸汽逸漏。
