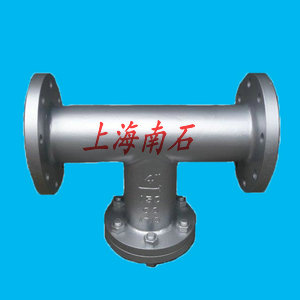

不锈钢T型过滤器
不锈钢T型过滤器用途:
不锈钢T型过滤器分为直流式和折流式,折流式T型过滤器一般安装于管道直角处,具有占地小、清洗方便,节省费用等特点。T型过滤器属于管
道粗过滤器系列,也可用于气体或其他介质大颗粒物过滤,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表
能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤
器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。
T型过滤器执行标准:
设计规范:HGJ502
试验与检验:ASME B16.104
法兰连接:JB/T79、GB9112~9131、HG20592、SH3406、ANSI B16.5
产品标识:GB/T12220
供货规范:JB/T7928
不锈钢T型过滤器使用介质:
1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等。
2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。
3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。
4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。
正折流t型过滤器结构图:(介质流动方向,介质从进口进入后,经内设的滤网过滤后,从出口流出。折流式,介质经过滤后,正折90度下对入
口的角度,出口流出。可以叫角通式t型过滤器。)
角通式t型过滤器结构图

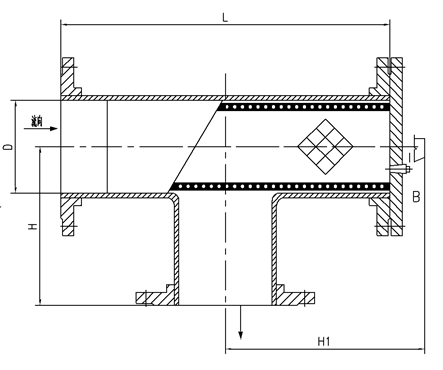

直流式t型过滤器结构图:(介质流动方向,介质从进口进入后,经内设的滤网过滤后,从出口流出。直流式,介质经滤网过滤后,直流到出口。可
以叫直通式t型过滤器。)
不锈钢T型过滤器连接尺寸:
公称通径
DN(mm)
|
(直通型) |
(角通型) |
||||
L1 |
L2 |
堵塞 |
L1 |
L2 |
堵塞 |
|
50 |
230 |
115 |
M14×1.5 |
230 |
115 |
M14×1.5 |
65 |
260 |
130 |
M14×1.5 |
260 |
130 |
M14×1.5 |
80 |
280 |
140 |
M14×1.5 |
280 |
140 |
M14×1.5 |
100 |
350 |
175 |
M14×1.5 |
350 |
175 |
M14×1.5 |
150 |
450 |
225 |
M20×1.5 |
450 |
225 |
M20×1.5 |
200 |
500 |
250 |
M20×1.5 |
500 |
250 |
M20×1.5 |
250 |
590 |
295 |
M20×1.5 |
590 |
295 |
M20×1.5 |
300 |
680 |
340 |
M20×1.5 |
680 |
340 |
M20×1.5 |
350 |
790 |
395 |
M22×1.5 |
790 |
395 |
M22×1.5 |
400 |
850 |
425 |
M22×1.5 |
850 |
425 |
M22×1.5 |
500 |
1000 |
500 |
M22×1.5 |
1000 |
500 |
M22×1.5 |
600 |
1200 |
600 |
M22×1.5 |
1200 |
600 |
M22×1.5 |
不锈钢T型过滤器的安装方法:
1、角通式T型过滤器必须安装在管道90°拐弯的场合。
