管道波纹板式阻火器的阻火原理示意图

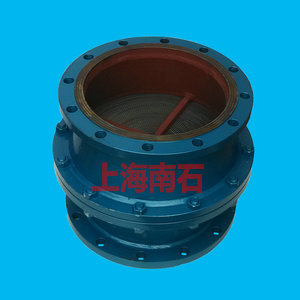

管道波纹阻火器
管道波纹阻火器适用于可燃气体管道,如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或气体净化通化系统、气体分析系统、煤矿
瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。本阀可与呼吸阀配套使用,亦可单独使用。
管道波纹阻火器性能参照:
1、连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格,耐烧试验1小时无回火现象。
3、壳体水压试验2.4MPA无泄漏。
4、阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。

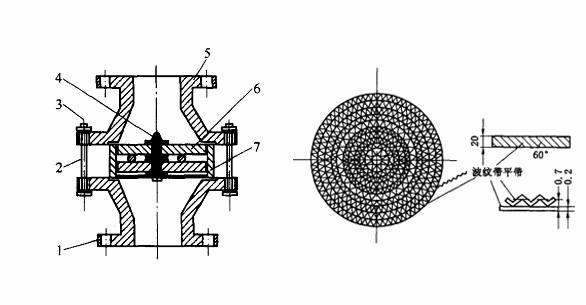

管道波纹板式阻火器的阻火原理示意图:
管道波纹阻火器工作原理说明:管道波纹阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。作用是防止外
部火焰窜入存有气体的设备、管道内或阻止火焰在设备、管道间蔓延。主要分为传热作用和器壁效应。
传热作用:燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。低于着火点,燃烧就会停止。依照这一原理,只要将燃烧物质的温度
降到其着火点以下,就可以阻止火焰的蔓延。当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。设计贮罐阻火器内部的阻火元
件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延。
器壁效应:燃烧并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,
自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应。当燃烧的可燃气通过阻火元件的狭窄通道时,自由
基与通道壁的碰撞几率增大,参加反应的自由基减少。当防爆阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由于自由基数
量急剧减少,反应不能继续进行,也即燃烧反应不能通过阻火器继续传播。
