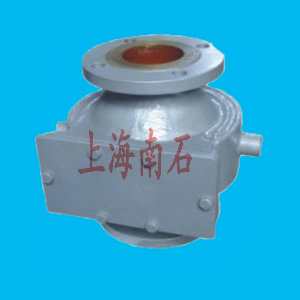

夹套保温型阻火器

夹套保温型阻火器普通抽屉式阻火器基础上焊接金属夹套制造而成，是专门为高寒地区或低温工况下使用而开发的新型阻火器。保温阻火器设备是

安装於焦化石油储罐上的重要安全设备壳体应具有足够的强度，以承受爆炸产生的冲击压力。它的功能是允许易爆气体通过，对火焰有阻止窒息作

用。可以与呼吸阀配套使用，也可以单独使用。滤芯是组织火焰传播的主要构件，常用的有金属网滤芯和波纹型滤芯两种。

夹套保温型阻火器技术参数：

公称口径：DN50-200

壳体材质：碳钢、不锈钢

阻火芯材质：不锈钢阻火波纹板

密封圈材质：丁晴橡胶聚四氟乙烯金属垫片

工作温度：-60—+180℃

压力等级：1.0—4.0MPa

防爆等级：BS5501：ⅡA、ⅡB、ⅡC

连接方式：法兰连接

法兰标准：HG20594-97P7、GB、SH、HGJ、JB、ANSI、DIN、JIS

设计标准：GB5908-86、SY7511-87

制造、检测标准：按GB5908-86、GB13347-92标准

螺帽螺栓：20#、304、304L、316、316L

夹套保温型阻火器工作原理：夹套保温阻火器是应用火焰通过热导体的狭小孔隙时，由于热量损失而熄灭的原理设计制造。阻火器的阻火层结构有砾

石型、金属丝网型或波纹型。适用于可燃气体管道，如汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐或火炬系统、气体净化通化系统、气体分

析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。

夹套保温型阻火器产品特点：

1、夹套保温型阻火器设备适用于周围温度零下，可对阻火器进行保温措施，更可

与保温呼吸阀配套使用。

2、是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过，对火焰有阻止窒息作用。

3、金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网，多层重叠组成。目前国内的阻火器通常采用16~22目金属网，为4~12层。

4、滤芯是阻止火焰传播的主要构件，常用的有金属网滤芯和波纹型滤芯两种。

夹套保温阻火器性能：

1、阻爆性能合格，连续十三次试验每次都能阻火。

2、耐火性能合格，耐烧1小时无回火。

夹套保温型阻火器尺寸：

公称口径	D	D1	D2	D3	H	H1	H2	H3	L	L1	n-d
DN50	50	145	180	65	300	160	250	50	380	260	4-φ18
DN80	80	180	215	65	300	160	250	50	380	260	8-φ18
DN100	100	240	280	65	300	160	250	50	380	260	8-φ23
DN150	150	290	330	75	340	180	280	60	480	310	8-φ23
DN200	200	350	390	75	340	180	280	60	590	370	12-φ23

夹套保温型阻火器维护与保养：

1、为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与

所装管线要求是否一致。

2、阻火器上的流向标记必须与介质流向一致。

3、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

4、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。

6、重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤不得漏气。
