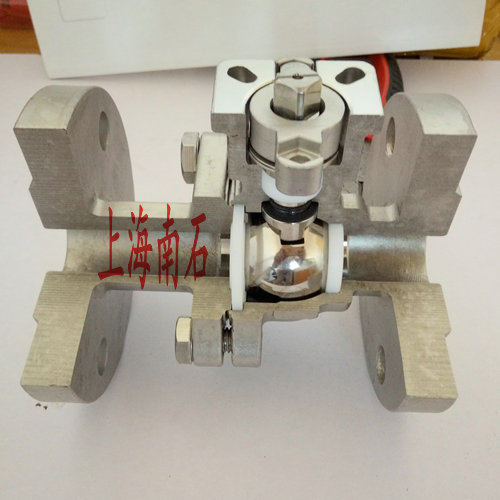

球阀内部结构剖析图

阀门的填料多种多样现在按其材料不同分软质填料、半金属填料和金属填料等。不同的填料适用于不同的工况环境，填料的正确选择可以

增加阀门的使用寿命。

阀门的填料按其结构不同可分棉状、模压、卷制、叠制、扭制、编织等成型填料。按其材料的不同分为软质填料、半金属填料和金属填料

等。以下将按照压缩填料组成的材料分别介绍压缩填料的使用条件。

(1)植物纤维填料

植物纤维的填料是用麻类或棉类浸渍油、蜡或其它防渗材料制成用于100℃以下的低压阀门上。适合应用于水、氨、醋酸、苛性钠等介质。

(2)石棉纤维填料

石棉纤维有较好的耐热性，能耐弱酸、强碱，强度较高和吸附性能好等优点。如加一些耐酸、碱材料和浸渍摩擦系数小的材料，加入导热

性好的金属材料可改善石棉填料的性能，使其耐腐蚀性、耐磨性、耐热性、强度等都有不同程度的提高。石棉填料的分有夹金属丝的和不

夹金属的两种。目前较为常用的石棉填料按JB1712-91选用。其中有油浸石棉盘根(JC68-82)它系用石棉线(或金属石棉线)浸渍润滑油和石

墨编织或扭制成的密封材料，油浸石棉盘根还分方型、圆型和圆型扭制三种；还有橡胶石棉盘根(JC67-82)，它系用石棉布、石棉线（或

石棉金属布、线）以橡胶粘合剂卷制或编织成的密封材料，橡胶石棉盘根压成方形外涂高碳石墨。

(3)塑料和塑料浸渍填料

YAB型尼龙石棉填料适用于腐蚀性介质和介质温度在≤100℃压力在≤32MPa；聚四氟乙烯乳液浸石棉的填料适用于具有强腐蚀性的介质其

介质温度在-200～200℃压力在≤35MPa；NFS型聚四氟乙烯编织的填料适用于化学物品的介质温度为-200～260℃压力≤35MPa。

(4)橡胶填料

橡胶的填料有橡胶夹布、橡胶棒、环形橡胶填料用于温度≤140℃的氨、浓硫酸等介质中。

(5)碳纤维填料

型号为TCW型它是用碳纤维编织绳浸渍聚四氟乙烯乳液而成的。碳纤维填料具有极好的弹性和柔软性；有优异的自润性、高温在空气中可

在-120～350℃温度范围内稳定工作，耐压在≤35MPa之间。

(6)柔性石墨填料

柔性石墨填料具有着如下的优良性能：

①独特的柔韧性和回弹性制作切口填料可以自由沿轴向弯曲90°以上，使用中不会因为温度压力的变化或震动等因素而引起泄漏，因而安全

可靠是理想的密封材料。

②耐温性能好。低温可应用于-200℃而在高温氧化性介质中可用到500℃，柔性石墨填料在非氧化性介质中可应用到2000℃并能保持优良的

密封性。

③耐腐蚀性强。对于酸、碱类、有机溶剂、有机气体及蒸汽均有良好的耐腐蚀性。不老化、不变质、除强氧化性介质(硝酸)、发烟硫酸、铬

酸、卤素等外能耐一切介质的腐蚀。

④摩擦系数低，自润性良好。

⑤柔性石墨填料对气体及液体具有着优良的不渗透性。

⑥使用寿命长可反复使用。

柔性石墨填料在石油、化工、发电、化肥、医药、造纸、机械、冶金、宇航和原子能等工业中得到广泛地应用，柔性石墨填料一般可以压制

成型适用公称压力在≤32MPa。

(7)膨胀聚四氟乙烯

在经过膨胀处理过的聚四氟乙烯克服了弹性差的缺点，具有橡胶的弹性又不失其原有的特性使性能大大地改善，它是用一种100%膨胀聚四

氟乙烯编织的填料主要用在阀门上，适用温度在-268～288℃，对那些磨损的阀杆有良好的密封效果。在膨胀聚四氟乙烯中混合入一定石墨

和耐高温润滑剂的纱而编织的填料可用作线速度21.8m/s的泵用填料。

(8)陶瓷纤维填料

型号为NGW型由陶瓷纤维和金属合金丝为主要原料再加入石墨滑石粉制成的填料耐温性能极好能够耐深冷和超高温的介质使用；它的耐腐蚀

的性能也很好。目前在国内应用得还较少。但国外制作的陶瓷纤维填料的使用温度可以达到1480℃。

(9)金属填料

金属填料按其结构可以分为金属箔带缠绕填料，金属箔揉绉叠压的填料，金属波形的填料、铅丝扭制填料和铅圈填料等。

金属箔带缠绕的填料和金属箔揉绉叠压的填料，其具有的优点是耐高温、耐冲蚀、耐磨损、强度高、导热性好。但是密封性能较差一些，需

要较在的压紧力必须与塑料填料配合使用。它的使用温度、压力、耐腐蚀性是根据金属材料而定。金属波形填料：型号为BSP-600型波型片

材料为1Cr18Ni9Ti使用温度在≤600℃，压力在≤20MPa左右是一种较好的填料。

铅丝扭制的填料主要用在温度≤90℃的浓硫酸等介质中。

铅圈的填料是将铅熔化后铸成方形断面的填料与石棉填料交错装配使用它能在温度≤500℃的油品介质中使用。

二、V型填料

V型填料则是由上填料、中填料和下填料组成。上、中填料是用聚四氟乙烯或尼龙制成，下填料是由1Cr13、1Cr18Ni9、A3钢等材料制成。聚

四氟乙烯的耐温是232℃，尼龙的耐温是93℃，一般耐压为32MPa常用于腐蚀性介质中。

三、O型圈填料

O形圈的剖面为圆形其材料为橡胶、聚四氟乙烯及金属空心O形圈，O形圈的填料不仅用于静态密封也可用于动态密封。其中橡胶O形圈用途最

广泛。O形圈最高使用压力可以达到40MPa。

四、波纹管填料

波纹管填料用来密封可节省填料故称波纹管为无填料密封。它呈皱叠形圆管体一端固定在阀杆上另一端固定在阀盖上阀杆与阀盖之间处于全封

闭的状态阀杆可作上下运动。有的则将波纹管与石棉填料组合使用。波纹管使用的是1Cr18Ni9Ti和高锌荷兰黄铜等材料制成的适用于那些毒性

介质和密封面要求高的场合。一般使用压力为0.6MPa，使用温度≤150℃。

五、液体填料

液体填料则主要作为其它填料间的隔断所用。
