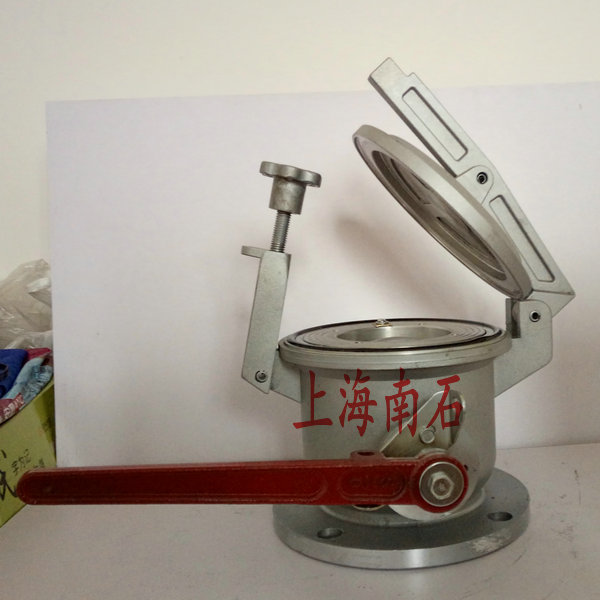

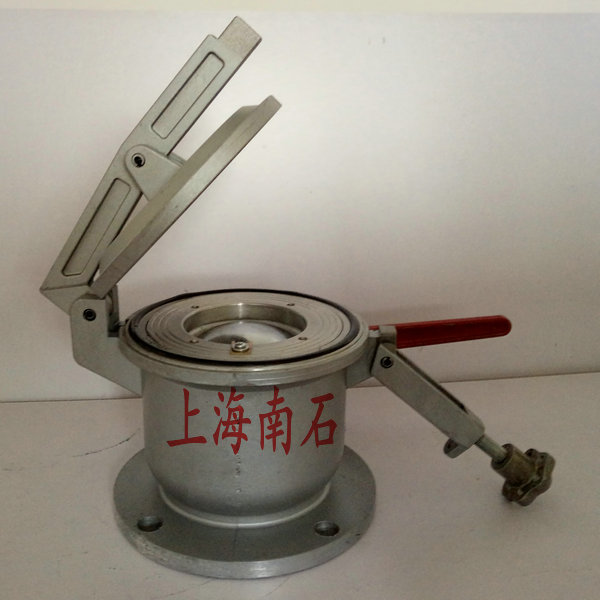

铝合金双密闭球阀式量油孔结构特点、作用及维护方法
铝合金双密闭球阀式量油孔规格尺寸参数参考:产品外圆安装法兰外直径210mm,整体产品高度240mm,安装孔对角间距180mm,安装螺纹孔径18mm。球阀内孔直径90mm,手柄长260mm,壳体主要材料铝合金,密封材料:耐油耐压耐寒橡胶丁青。
铝合金双密闭球阀式量油孔是我公司最新自主开发生产的一款全新产品,是储油罐顶部的主要设备之一,量油孔装于油罐顶部。主要用于测量罐内油品的标高以及取样等;产品既球阀密封性能好的特点又能保证量油的精准无误差,安装更加方便使用更加安全。
产品型号:Q41F--10L
产品材质:铝合金
连接形式:法兰
结构形式:浮动球阀
公称通径:DN100(mm)
适用介质:油品
压力环境:低压
工作温度:常温
流动方向:单向
驱动方式:手动
产品用途:密封、测量
类型(通道位置):直通式
作用对象:油罐
球阀式量油孔执行标准:执行国家行业标准《SY/T0525.5—93石油储罐量油孔》。
球阀式量油孔作用为了保证量油时每次都沿同一位置下尺,减少测量误差,在量油孔内壁的一侧装有铝制或铜质的导向槽。正对量油孔下方的油罐底板不应有焊缝,必要时可在该处焊接一块计量基准板,以减少各次测量的相对误差。油罐发生火灾往往发生在测量孔部位,主要原因是测量作业时,孔盖打开罐内油气冲出,如遇静电火花或撞击摩擦火花就会引燃油气着火。
球阀式量油孔维护:量油孔经常启闭,容易损坏而发生漏气,因此要定期鉴定其严密性。鉴定时,在孔的边缘涂上一层薄油漆,将孔盖轻轻盖上,用手加一定力,如衬垫上映有明 显完整的痕迹,就可以认为合格。若痕迹残缺不全,说明孔盖已不严密,应更换垫圈。- 上一篇:氢气阻火器的应用、工作原理及最大实验间隙 2017/7/12
