双接管阻火呼吸阀的用途原理、尺寸及外形图
双接管阻火呼吸阀是维护储罐气压平衡,减少介质挥发的安全节能产品,它的作用在一般情况下,保持油罐的密闭性,在一定程度上减少油品的蒸发损耗。而在必要时,能自动通气调节平衡油罐内外压力,对油罐起到安全作用。具有国际先进水准的防爆阻火器呼吸阀,阻火器位于呼吸阀吸入口处,彻底杜绝火源进入呼吸阀壳体内。该阀主要用于回收污染环境、危及人身安全有毒有害的气体。
双接管阻火呼吸阀是装在室内固定储罐顶上的接管阻火呼吸作用,它能对石油储罐内外压差进行自动调节,其性能可靠、稳定,完全符合石油工业部SY7511-87标准。
双接管阻火呼吸阀工作原理:在阻火呼吸阀正常工作情况下,阻火呼吸阀基本保持密封状态,储罐处于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐急剧超压时,呼吸阀的泄压盖自动顶开,进行紧急泄压,使罐内压力保持正常;当罐内压力急剧减压或超真空时,吸入阀便开启急剧吸入大气,维护罐内正常压力;当吸入大气带有火花、火焰时,阻火层起到“器壁效应”的作用来阻止火焰的通过,以保护储罐的安全。
双接管阻火呼吸阀操作压力:
A-295Pa(-30mmH2O)~+355Pa(+36mmH2O)
B-295Pa(-30mmH2O)~+980Pa(+100mmH2O)
C-295Pa(-30mmH2O)~+1750Pa(+180mmH2O)
双接管阻火呼吸阀尺寸:
规格 mm |
安装尺寸(mm) |
||||
H |
H1 |
H2 |
L |
M-h |
|
DN50 |
255 |
110 |
140 |
310 |
4×12 |
DN100 |
480 |
170 |
205 |
450 |
4×16 |
DN150 |
547 |
225 |
260 |
450 |
8×16 |
DN200 |
658 |
280 |
315 |
650 |
8×16 |
DN250 |
705 |
335 |
370 |
850 |
12×16 |

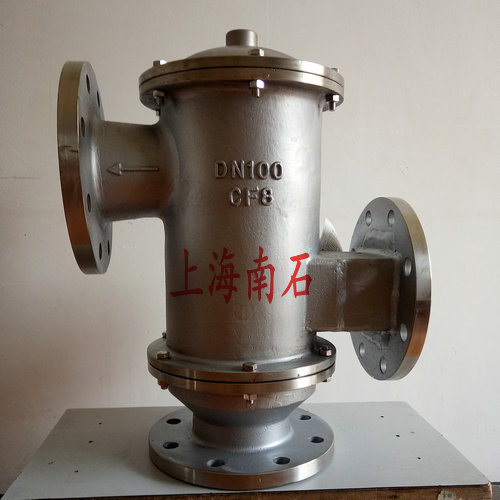

双接管阻火呼吸阀外形
主要技术参数:
壳体材质:碳钢、不锈钢(SUS304、SUS304L、SUS316、SUS316L);
内部芯件:阀盘、阀座、阀杆、阀套;
内部芯件材质:不锈钢或聚四氟乙烯;
密封圈材质:聚四氟乙烯;
阻火层材质:不锈钢;
环境温度:-40~+60℃;
防爆级别:BS 5501:IIA、IIB、IIC;
双接管阻火呼吸阀标准:法兰标准:GB、HG、SH、HGJ、ANSL、JIS等标准。(用户指定,请注明压力等级)制造、检测标准:按(石油储罐呼吸阀)
SY7511-87、(石油储罐阻火器阻火性能和试验方法GB5908-86等标准进行制造和验收;或用户指定标准。
