阻爆燃型管道阻火器的详细参数及尺寸说明

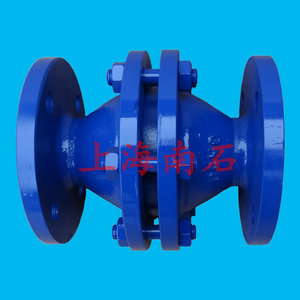

阻爆燃型管道阻火器
阻爆燃型管道阻火器是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时，是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后，被有规则的阻火元件切割成许多细小的火焰流，由于传热的作用和器壁效应，进入的气体被冷却，使冷却的气体达不到着火温度，没有着火温度就不能形成燃烧，最终使火焰流猝灭，从而达到阻火目的。
阻爆燃型管道阻火器参数：
口径：DN15-600
压力：1.6MPa-6.4Mpa
工作温度：-20℃- +480℃
阀体材质：铸钢、不锈钢A3、304、304L、316、316L
阻火芯材质：不锈钢304、304L、316、316L
密封圈垫片：丁晴橡胶、聚四氟乙烯、金属垫片
制造标准：GB5908-86、SY7511-87
防爆等级：BS5501:ⅡA、ⅡB、ⅡC
连接方式：法兰连接
阻爆燃型管道阻火器用途：
1、火炬系统。
2、油气回收系统。
3、气体分析系统。
4、气体净化通化系统。
5、煤矿瓦斯排放系统。
6、加热炉燃料气的管网上。
7、输送可燃性气体的管道上。
阻爆燃型管道阻火器尺寸：
|
规格尺寸 |
压力等级 |
外形尺寸（mm） |
N-d |
|||
|
L |
H |
D |
K |
|||
|
DN15 |
1.6MPa |
125 |
142 |
95 |
65 |
4*14 |
|
DN20 |
125 |
142 |
105 |
75 |
4*14 |
|
|
DN25 |
130 |
155 |
115 |
85 |
4*14 |
|
|
DN32 |
150 |
168 |
135 |
100 |
4*18 |
|
|
DN40 |
170 |
180 |
150 |
110 |
4*18 |
|
|
DN50 |
190 |
200 |
165 |
125 |
4*18 |
|
|
DN65 |
205 |
210 |
180 |
145 |
8*18 |
|
|
DN80 |
220 |
220 |
200 |
160 |
8*18 |
|
|
DN100 |
240 |
240 |
220 |
180 |
8*18 |
|
|
DN125 |
280 |
260 |
245 |
210 |
8*18 |
|
|
DN150 |
330 |
285 |
285 |
240 |
8*22 |
|
|
DN200 |
380 |
325 |
340 |
295 |
12*22 |
|
|
DN250 |
450 |
365 |
405 |
335 |
12*26 |
|
|
DN300 |
520 |
400 |
460 |
410 |
12*26 |
|
|
DN350 |
595 |
420 |
520 |
470 |
16*26 |
|
|
DN400 |
645 |
450 |
580 |
525 |
16*30 |
|
|
DN450 |
710 |
480 |
640 |
585 |
20*30 |
|
|
DN500 |
780 |
520 |
715 |
650 |
20*33 |
|
|
DN600 |
895 |
550 |
840 |
770 |
20*36 |
|
阻爆燃型管道阻火器安装使用维护事项如下：
1、管道阻火器在运输，保管过程中，应注意防雨防潮和禁油。
2、与管道阻火器连接的管路或附件法兰垫片应选用退火软化的铝片，铜片或铜丝。
3、为防止着火，工作压力大于0.6MPa的氧气管道阻火器前后，应连接一节铜基合金（或不锈钢）管道，长度不小于5倍管径，且不小于1.5m，并不得装设一切管件。
4、管道阻火器安装在管道上后,应按系统设计规定进行系统强度严密型性及泄漏量试验,并进行特殊的洁扫处理。
5、管道阻火器在长期停用后,再使用时应重新彻底进行特殊的清扫处理。- 上一篇：全天候阻火呼吸阀的生产制造标准 2017/4/26
