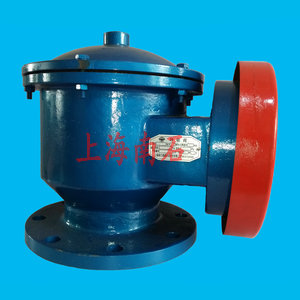

全天候阻火呼吸阀的生产制造标准
全天候阻火呼吸阀是安装在石油化工固定储罐上的通气装置,以防止罐内超压或超真空使储罐遭受损坏,起阻止外界火焰传入,减少罐内液体
挥发损耗作用。适用闪点低于28℃的甲类油品和闪点低于60℃的乙类油品。如汽油、煤油、柴油、原油、苯、甲苯、乙醇等介质储罐使用,它
在-35℃—+60℃的温度环境中正常工作。安装于原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备,起蒸发损耗与保护储罐
在受超压或真空时免遭破坏的作用。
根据国家《石油化工设计防火规范》GB50160的规定:“甲、乙类液体的固定拱顶罐,应设阻火器和呼吸阀”,为了满足这一要求,我厂研制
开发了全天候(阻火)呼吸阀全系列产品,具有造型科学新颖,规格型号齐全,结构紧凑、重量轻、通气量大、泄露量小等特点。产品结构有
呼吸型、单呼型、单吸型、异径型、夹套型等。各种结构形式均可配置阻火器,也可配上所需的呼、吸端连接管,同时对油品、化工品、食品
不同介质的储罐采用不同材质制造,完全满足各类储运系统工艺要求。下面将介绍的是引用国家标准生产制造的呼吸阀系列产品标准参数,希
望能为您带来帮助!
全天候阻火呼吸阀本体材料和适用介质标准:
代号 |
名称 |
壳体 |
阀盘 |
导杆 |
阻火层 |
密封座 |
适用介质 |
|
材料 |
||||||||
I |
ZALSi7Mg |
铝合金 |
铝合金 |
1Cr13 |
304 |
聚四氟乙烯 |
油品 |
|
II |
CS |
碳钢 |
304 |
304 |
304 |
聚四氟乙烯 |
油品,化工品 |
|
III |
OCr18Ni9 |
SS304 |
304 |
304 |
304 |
聚四氟乙烯 |
化工品 |
|
IV |
00Cr19Ni11 |
SS304L |
304L |
304L |
304L |
聚四氟乙烯 |
化工品 |
|
V |
0Cr17NI12Mo2 |
SS316 |
316 |
316 |
316 |
聚四氟乙烯 |
化工品 |
|
VI |
0Cr17NI14Mo2 |
SS316L |
316L |
316L |
316L |
聚四氟乙烯 |
化工品 |
全天候阻火呼吸阀作压力标准:
等级 |
A |
B |
C |
D |
呼出压力 |
+355Pa(36mmH20) |
+980Pa(100mmH20) |
+1765Pa(180mmH20) |
由需要而定 |
吸入压力 |
-295Pa(30mmH20) |
-295Pa(mmH20) |
-295Pa(30mmH20) |
由需要而定 |
呼吸阀通气量和泄露量标准
代号 |
规格mm |
50 |
80 |
100 |
150 |
200 |
250 |
压力等级Pa |
通气量m³/h |
||||||
A |
+335 |
25 |
60 |
90 |
190 |
340 |
550 |
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
B |
+980 |
30 |
70 |
100 |
200 |
380 |
600 |
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
C |
+1765 |
40 |
95 |
140 |
280 |
500 |
800 |
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
标准允许泄露量m³/h |
≤0.4 |
≤0.4 |
全天候阻火呼吸阀制造和检验标准:
按SY/T0511-1996《石油储罐呼吸阀》和API2000的标准进行生产检验和验收。

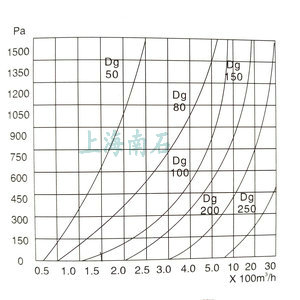

非标准呼吸阀操作压力的通气量流量曲线图
呼吸阀的安装和维护应注意以下事项:
各种呼吸阀都应垂直安装。呼吸阀出口处应无阻力避免产生受压现象。呼吸阀在安装前应专门测试,并检查其官密封性。对使用中的呼吸阀应
作定期检查。
呼吸阀使用说明:
呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的
气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不
会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,
使罐内液体进出方便。如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,
结构简单、使用方便;是储罐的必备产品不可缺少。
