夹套保温阻火器结构特点,原理,外形及安装尺寸

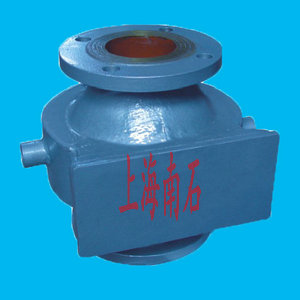

JZH-I夹套保温阻火器
夹套保温阻火器普通抽屉式阻火器基础上焊接金属夹套制造而成,本体外围配上夹套隔层,设定蒸气接口和冷凝水出口,调配适当温度,蒸气融入夹
套层中,全方位为阻火器保暖,即可解决了有特殊温度要求的化工品储存的运作安全又可解决寒冷地区冬天油品储运可随时操作的后顾之忧。保温阻
火器设备是安装於焦化石油储罐上的重要安全设备壳体应具有足够的强度,以承受爆炸产生的冲击压力。它的功能是允许易爆气体通过,对火焰有阻
止窒息作用。可以与呼吸阀配套使用,也可以单独使用。滤芯是组织火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种。保温阻火器设备
是安装於焦化石油储罐上的重要安全设备壳体应具有足够的强度,以承受爆炸产生的冲击压力。它的功能是允许易爆气体通过,对火焰有阻止窒息作
用。可以与呼吸阀配套使用,也可以单独使用。滤芯是组织火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种。
夹套保温阻火器材料及参数:
公称口径 |
DN50-200 |
壳体材质 |
碳钢,不锈钢 |
阻火芯材质 |
不锈钢阻火波纹板 |
密封圈材质 |
丁晴橡胶聚四氟乙烯金属垫片 |
工作温度 |
-60—+180℃ |
压力等级 |
1.0—4.0MPa |
防爆等级 |
BS5501:ⅡA、ⅡB、ⅡC |
连接方式 |
法兰连接 |
法兰标准 |
HG20594-97P7、GB、SH、HGJ、JB、ANSI、DIN、JIS |
设计标准 |
GB5908-86 SY7511-87 |
制造、检测标准 |
按GB5908-86、GB13347-92标准 |
螺帽螺栓 |
20#、304、304L、316、316L |
工作介质 |
精苯、粗苯、汽油、柴油、煤油、硫、焦油、酚油、蒽油、轻油、废油、软沥清、95%萘咄啶残油等。 |
阻火器工作原理:夹套保温阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。阻火器的阻火层结构有砾石型、金属丝网
型或波纹型。适用于可燃气体管道,如汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排
放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。
夹套保温阻火器产品特点:
1、夹套保温型阻火器设备适用于周围温度零下,可对阻火器进行保温措施,更可与保温呼吸阀配套使用。
2、是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过,对火焰有阻止窒息作用。
3、金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网,多层重叠组成。目前国内的阻火器通常采用16~22目金属网,为4~12层。
4、滤芯是阻止火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种。
阻火器产品性能:
1、阻爆性能合格,连续十三次试验每次都能阻火。
2、耐火性能合格,耐烧1小时无回火。
夹套保温阻火器尺寸:
公称口径 |
D |
D1 |
D2 |
D3 |
H |
H1 |
H2 |
H3 |
L |
L1 |
n-d |
DN50 |
50 |
145 |
180 |
65 |
300 |
160 |
250 |
50 |
380 |
260 |
4-φ18 |
DN80 |
80 |
180 |
215 |
65 |
300 |
160 |
250 |
50 |
380 |
260 |
8-φ18 |
DN100 |
100 |
240 |
280 |
65 |
300 |
160 |
250 |
50 |
380 |
260 |
8-φ23 |
DN150 |
150 |
290 |
330 |
75 |
340 |
180 |
280 |
60 |
480 |
310 |
8-φ23 |
DN200 |
200 |
350 |
390 |
75 |
340 |
180 |
280 |
60 |
590 |
370 |
12-φ23 |
