阻火器的设置规定,阻火器的选用步骤和原则

2017/2/23 9:36:06 点击:

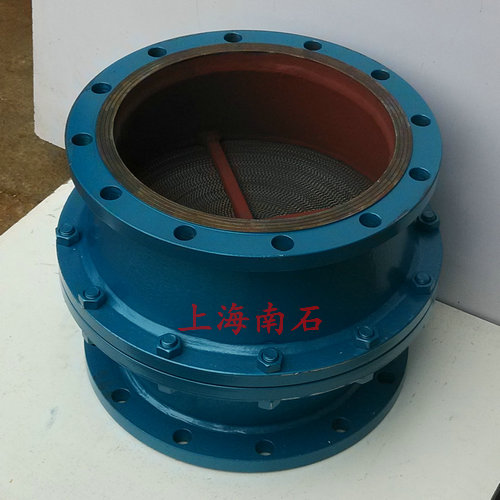

管道波纹板式阻火器管道波纹板式阻火器

阻火器是在化工建设项目中经常用到的管道管件其设计和选用的好坏直接关系到化工生产的操作安全性,阻火器的设计和选用是一项重要且

复杂的工作。今天为大家介绍的是阻火器根据国家标准等分析了阻火器的选用步骤、设置原则、装注意事项及保养防冻等。

阻火器的设置规定

1、放空阻火器的设置

放空阻火器安装在贮罐(或槽车)的放空管道上,用以防止外部火焰传入贮罐(或槽车)内分为管端型和普通型。管端型放空的阻火器为阻

爆燃型阻火器,普通型放空的阻火器分为阻爆燃型和阻爆轰型。甲B、乙类液体的固定顶罐上应设阻火器和呼吸阀(GB50160-2008);石油

油品储罐阻火器的设置按《石油库设计规范》(GBJ74-84)的规定来执行;化学油品的闪点≤43℃的储罐(和槽车)其直接放空管道(含带

有呼吸阀的放空管道)上设置阻火器;储罐(和槽车)内物料的最高工作温度大于或等于该物料的闪点时,其直接放空管道(含带有呼吸阀

的放空管道)上设置阻火器。阻火器的最高工作温度要考虑环境温度变化、日光照射、加热管失控等因素;可燃气体在线分析设备的放空汇

总管上需要设置阻火器;进入爆炸危险场所的内燃发动机排气口管道上需设置阻火器和其他有必要设置阻火器的场合。

2、管道阻火器的设置

管道阻火器安装在密闭管路系统中用以防止管路系统一端的火焰蔓延到管路系统的另一端分为阻爆燃型和阻爆轰型阻火器。那些输送有可能

产生爆燃或爆轰的爆炸性混合气体的管道(应考虑事故工况)在接收设备的入口处设置管道阻火器;那些输送能自行分解爆炸并引起火焰蔓延

的气体物料的管道在接收设备的入口或由试验确定的阻止爆炸最佳位置上设置管道阻火器;在火炬排放气进入火炬头前应设置阻火器或其它阻

火装置;其他应设置管道阻火器的场合。

3、阻火器的选用步骤

阻火器根据使用场合决定选用放空阻火器还是管道阻火器。确定选用阻爆燃型阻火器还是阻爆轰型阻火器。火焰波在管道内的传播速度除与介

质种类、所在管道的位置、阻火器与点火原间的管道形状有关因此选用的阻火器阻火元件的通道直径要能阻止这种情况下的火焰蔓延这就需要

确定是采用阻爆燃型还是阻爆轰型阻火器(通常由试验或根据经验来确定)。要根据介质在实际工况条件下的MESG值来选用合适的阻火器,

爆炸性气体混合物MESG的技术安全等级。选用阻火器的根本原则是要求介质在操作工况下的MESG值大于阻火器鉴定书上标明的MESG值。对

于有多种可燃性气体组成的混合气所选用的阻火器要进行试验以确定混合气体的MESG值。若没有试验条件则按混合气各组份中最小的MESG

来确定阻火器。

4、根据介质的火焰速度确定阻火器火焰速度是指阻火器入口处的速度,火焰速度与介质和

操作工况(温度、压力、管径大小、管道长度和形状及安装位置等)有关,若资料中查不到,则需要进行实际测试。阻火器的鉴定书中应注明

该产品能阻止的最大火焰速度而确定阻火器的原则是介质的火焰速度应小于鉴定书上注明的最大火焰速度。

5、阻火器的压力降校核

按照以上步骤初选阻火器后应根据初选的阻火器的型号和管内介质的流量查阅该阻火器产品资料中的"流量-压力降曲线"是否满足工艺对压力降

的要求。

阻火器的选用原则

1、阻火器壳体应能承受介质的压力和允许温度,还要能耐介质的腐蚀。

2、填料应有一定强度且不能和介质起化学反应。

3、阻火器的结构类型主要根据介质的化学性质、温度和压力等选用:一般介质的使用压力不大于1.0MPa温度小于80℃时均采用碳钢镀锌铁丝

网阻火器。特殊的介质如乙炔气管道特别是压力大于0.15MPa的高压乙炔气管道应采用特殊的阻火器,工作压力允许达到2.5MPa时制造要求更高。

4、所选用的阻火器其安全阻火速度应大于安装位置可能达到的火焰传播速度。

5、与燃烧器连接的可燃气体输送管道,在无其他防回火设施时应设置阻火器。其选用原则为:阻止以亚音速传播的火焰应使用阻爆燃型阻火器,

其安装位置益靠近火源;阻止以音速或超音速传播的火焰应使用阻爆轰型阻火器其安装位置还应远离火源。不同公称直径的阻爆轰型阻火器所

要求的距火源最小安装距离可参照下表。

阻爆轰型阻火器离火源的最小安装距离表

管子的公称直径DN

最小安装距离Lm

15

0.5

20

1.0

25

1.5

32

2.0

40

3.0

50

4.0

65

6.0

80

8.0

100

10.0

125

10.0

150

10.0

200

10.0

6、在寒冷地带使用阻火器应选用部分或整体带加热套的壳体或采用其他方式伴热。

7、在特殊情况下可根据需要选用设有冲洗管、压力计、排污口等接口的阻火器。

8、安装于管端的阻火器,当管道公称直径小于 DN50时宜采用螺纹连接;当管道公称直径大于DN50时宜采用法兰连接。

9、安装于管道中的阻火器宜采用法兰连接。

10、安装于管端的阻火器应带有可自动开启或固定的防雨通风罩。

阻火器的基本性能

1、对于带压的管道或设备上的阻火器,其壳体应能承受不小于管道压力试验的压力,且无泄漏、无裂痕或永久变形;对于石油储罐上的阻火

器其壳体应能承受不小于0.9MPa,无泄漏、无裂痕或永久变形。

2、阻火器应能连续阻爆13次每次都能阻火。

3、阻火器应能经受耐烧试验1小时在此期间无回火。

4、阻火器流体的压力损失应不大于下表的规定。

允许压力损失表

管道及设备压力/Pa

295

540

800

980

1300

1765

2000

压力损失/Pa

10

11

16

20

26

36

40

5)阻火器的通气量不应小于下表的规定。

阻火器的最小通气量表

公称能径(DN)

50

80

100

150

200

250

通气量(m3/h)

150

300

500

1000

1800

2800
