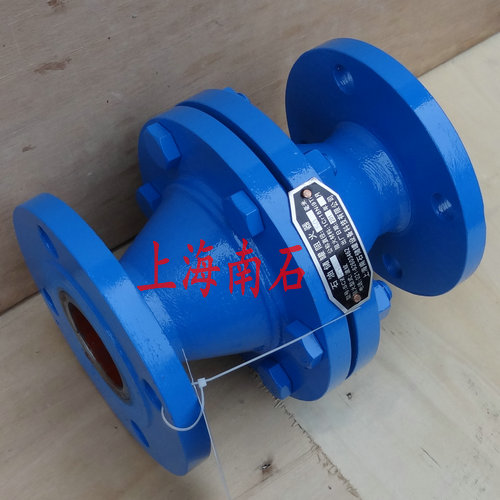

阻爆燃管道阻火器

阻火器是在化工建设项目中经常用到的管道管件其设计和选用的好坏直接关系到化工生产的操作安全性，所以阻火器设计和选用是一项重要且复杂的

工作。

阻火器是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装置在可燃性液体、气体的生产、贮存、灌装和运输过程中经常会产生危险的火灾

和爆炸性环境，因此需要有效地采取防火防爆安全措施以避免火灾和爆炸的危险，其中包括安装特殊设计的阻火器和阻火装置。阻火器由一种能够通

过气体且具有许多细小通道或缝隙的固体材料阻火元件组成，要求阻火元件的通道或缝隙尽量小当火焰进入阻火器后被阻火元件分成许多细小的火焰

流，由于传热作用（气体被冷却）和器壁效应使火焰流猝灭。具体选用时还应核对阻火器产品的"流量-压力降曲线"是否满足工艺过程的要求。

阻火器的阻火灭火原理

1、物料的影响

为了更有效地防护具有爆炸性危险的设备不仅要了解有关各种燃烧过程（爆炸、爆燃、长时间燃烧）的知识以便选择合适的阻火器还要考虑各种可燃

产品蒸气（或产品气）-与空气混合物的不同回火能量。由于该能量影响火焰的传播速度因而燃烧压力和燃烧温度与物料的化学组成密切相关。

2、焰猝灭狭缝的概念

通过能量交换（如热吸收）可以使火焰猝灭，例如由于冷却作用使火焰低于点火温度而猝灭，火焰不可能存在于很窄的狭缝中这就引出了MESG（最

大实验安全间隙）的概念。MESG的定义为刚好使回火不能通过的狭缝宽度，由MESG可将可燃产品蒸气（或产品气）-空气混合物分成不同的技术安全

等级。

3、应用测定的最大实验安全间隙值选择合适的阻火器

MESG为实验测定数值，其数值使用一种特殊的试验装置在特定的操作温度、操作压力及狭缝长度条件下测定，是国际统一的标准值。对易爆的产品

蒸气（或产品气）-空气混合物总是测定其中最活跃组分的 MESG 值。爆炸性气体混合物按其最大试验安全间隙MESG分级应符合下表的要求：

爆炸性气体混合物的分级表

级别	最大安全试验间隙（MESG）值mm
IIA	≥0.9
IIB	0.5＜MESG＜0.9
IIC	≤0.5

上表将各种爆炸性混合物依MESG的不同进行分类借助于这种分类可以方便地确定各种防护装置的应用范围，特别是对阻爆轰阻火器（又称防爆炸

阻火器）和阻爆燃阻火器（又称防爆燃阻火器）更是如此。如果一个阻爆燃阻火器（又称防爆燃阻火器）的安全性经MESG测定大于或等于0.65mm

该阻火器就可以用于所有的IIA类物料体系（MESG大于0.9mm）和MESG值大于或等于0.65mm的IIB类物料体系，而对于MESG值小于0.65mm的混

合气体就不能使用这种阻火器因为阻火安全性能得不到保证。所以在应用阻火器时要进行测试并确认其对所有的物料体系的适用性。对于气体或蒸

汽等各种危险介质的爆炸性混合物的分级详见《爆炸和火灾危险环境电力装置设计规范》（GB50058-92）中"附录三气体或蒸汽爆炸性混合物分级

分组举例，附表3.1"的内容。

4、阻火器的分类

阻火器按阻止火焰的速度、安装位置、用途、结构适用的气体或蒸汽介质等不同可分为多种类型。按使用的气体介质不同可以分为：使用于IIA级气体

的阻火器、使用于IIB级气体的阻火器、使用于IIC级气体的阻火器。

按阻火器的结构形式可分为：充填型阻火器（也称填料型阻火器）、板型阻火器（又分平行板型和多孔型）、金属网型阻火器、液封型阻火器（可以

用于含有少量固体粉粒的物料体系）及波纹型阻火器。

按照操作工况和主要猝火元件的类型不同分为：阻爆轰阻火器（又称防爆炸阻火器用于阻止声速和超声速传播的火焰蔓延）、阻爆燃阻火器（又称防

爆燃阻火器用于阻止亚声速传播的火焰蔓延）、防长时间燃烧阻火器。
