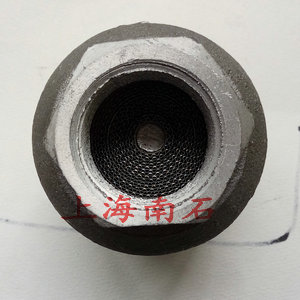

铝合金阻火器由芯件和壳体两部份组成，芯件是核心是由两层超薄的不锈钢带，一条被压成波N形，另一条平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面，是小三角形直通流道，而且在芯件内部有一个十字结构的支架（或在表面压上丫形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。

介质从三角形狭道中通过阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为“器壁效应"，就是火焰与器壁的碰撞进行能量转换，降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。主要包括以下几点：

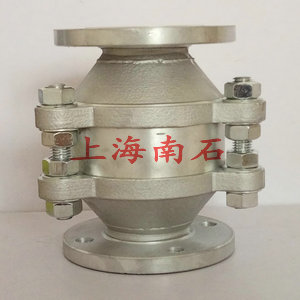

铝合金阻火器壳体本身的材质需求比较严格一般为铸铝件，尺寸必须按照规定的标准来执行；在制造过程中其壳体所使用的铸件不得存在损害、裂纹、砂眼等问题，这样的铸件会影响到使用效果；壳体制作过程中应按照规定进行水压的试验，待到合格后方可使用；波纹结构的阻火器按规定会使用钢带来加工制作，这样的钢带应该光亮不能带有油污及锈点等污渍；阻火层上的孔隙大小应该完全一致且均匀分布，应保持无堵塞；装入壳体内部的阻火层不能晃动其接触面需要紧密结合，在完成组装之后还需要按规定进行阻火性的测试。

产品材质参数：

壳体材质：铝合金

阻火芯材质：不锈钢

压力等级：0.6MPa

公称口径：DN25-250(mm)

环境温度：-10—+80℃

适用范围：柴油、汽油、天然气

用途：储罐、管道放空等作用

铝合金阻火器采用硅溶胶熔模精密铸造工艺，硅溶胶熔模精密铸造工艺最大的优点就是由于熔模铸件有着很高的尺寸精度和表面光洁度减少机械加工工作，只是在零件上要求较高的部位留少许加工余量即可，甚至某些铸件只留打磨、抛光余量，不必机械加工即可使用。保证了铸件的一致性、阀体不出现沙眼，承受压力高的优点。

铝合金阻火器标准：制造、检测标准：按（石油储罐呼吸阀）SY7511-87、（石油储罐阻火器阻火性能和试验方法GB5908-86等标准进行制造和验收。执行标准：GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。阻火器生产、检验和验收标准：SY/T0512-1996《石油储罐阻火器》、测试依据：GB5908-86《石油储罐阻火器性能和实验方法》。

铝合金阻火器性能特点：

1：波纹阻火器材质采用铝合金耐腐蚀性好。

2：结构合理，重量轻，易检修，安装方便。

3：阻火器芯子采用不锈钢材料，耐腐蚀，易与清洗。

4：阻爆性能合格连续13次阻爆性能试验每次都能阻火。

5：耐烧性能合格耐烧试验1小时无回火现象。

阻火器的维修和保养也很重要良好的维修和保养可以增加阻火器的寿命。为了确保阻火器的性能达到使用目的，在安装阻火器前必须认真阅读厂家提供的

说明书，并仔细核对标牌与所装管线要求是否一致每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。被堵塞的阻火层应清洗干净保证每

个孔眼畅通，对于变形或腐蚀的阻火层应更换。清洗阻火器芯件时应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫不得采用锋利的硬件刷洗。
