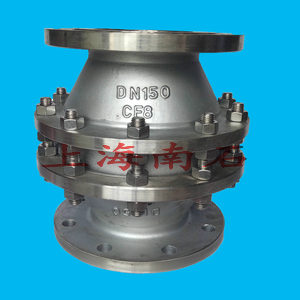

不锈钢防爆型波纹阻火器

防爆型波纹阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上，通常与呼吸阀配套使用，其主要功能是允许易燃易爆的气体通过对外界传入储罐的火焰起有阻止与窒息作用。阻火器是利用金属波纹盘之间狭缝间隙，对管道中传播的亚音速或超音速火焰具有淬熄作用的原理设计制造的，波纹阻火器是由可以经过气体的许多粗大通道或孔隙的固体材质所组成，对这些通道或孔隙要求尽量小到能使火焰被熄灭。

产品材质参数：

阀体材料	碳钢WCB、不锈钢304、316、铝合金
阻火芯件材料	不锈钢阻火波纹板
密封件材料	耐油石棉橡胶、四氟PTFE
环境温度℃	≤480
公称压力(MPa)	1.0~4.0
连接方式	法兰连接
适用介质	油品、等多种非腐蚀性或弱腐蚀性气体介质
公称口径	DN25-600
防爆级别	BS5501:ⅡA、ⅡB、ⅡC

防爆型波纹阻火器用途：

1、输送可燃性气体的管道上。

2、火炬系统。

3、油气回收系统。

4、加热炉燃料气的管网上。

5、气体净化通化系统。

6、气体分析系统。

7、煤矿瓦斯排放系统。

防爆型波纹阻火器测试要求：阻火器的性能是否能达到预期的效果，起到阻火的作用，必须对阻火器进行测试。阻火器除具备有一定的机械强度外，还要经过阻爆和耐烧的试验，并应达到试验标准的要求。阻爆试验即在一定距离内将试验装置内的可燃气体点燃，所产生的火焰或火花不能穿过阻火器而被阻止和熄灭，这种试验称为阻爆试验。耐烧试验是在没有回燃的条件下，可燃气体火焰通过阻火层并在阻火层上面持续燃烧。阻火层能够承受一定时间的火焰燃烧而不被烧坏，这种试验称为耐烧试验。阻火器根据使用的目的，可以同时具有阻爆性能

和耐烧性能，也可以只具有阻爆性能或耐烧性能。因此阻火器的阻爆性能和耐烧性能是对阻火器进行测试鉴定的主要项目。没有进行过这种测试鉴定的阻火器是不能使用的。

阻火器标准：

1、阻火器的设置：按HG/T20570-1995标准

2、阻火器阻火性能与试验方法：按GB/T13347-2010标准

3、阻火器选用﹑检验与验收：按SH/T3413-1999标准

4、设计规范标准：GB5908-2005 API/RP 2028

5、连接法兰标准：JB/T 79 GB/T9112 ANSI B16.5

6、产品标识标准：GB/13306

7、供货规范标准：GB/T13384

8、执行标准：GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。阻火器的生产、检验和验收标准：SY/T0512-1996《石油储罐阻火器》测试依据：GB5908-86《石油储罐阻火器性能和实验方法》

9、法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）

防爆型波纹阻火器性能特点：

1、阻火器材质采用：铸钢，不锈钢，铝合金耐腐蚀性好。

2、结构合理，重量轻，易检修，安装方便。

3、阻火器芯子采用不锈钢材料，耐腐蚀，易与清洗。

4、阻爆性能合格，连续13次阻爆性能试验每次都能阻火。

5、耐烧性能合格，耐烧试验1小时无回火现象。

6、水压试验合格。

阻火器维修与保养：

1、为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标

牌与所装管线要求是否一致。

2、阻火器上的流向标记必须与介质流向一致。

3、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。

6、重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤不得漏气。
