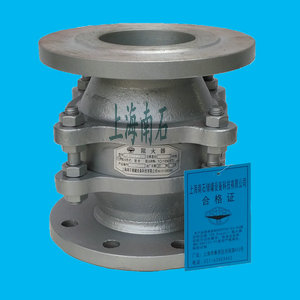

储罐防爆阻火器的种类、保养及尺寸说明
储罐阻火器是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。储罐阻火器一般分为两类:一类是用于大型氢气管道的阻火器。这种阻火器采用法兰连接;第二类是用于氢气瓶的阻火器。储罐阻火器一般有三种:
第一种是接氢气瓶的(一头是螺纹M16*1.5,一头是Φ8或Φ10皮接头);
第二种是两端带螺纹(M16*1.5)的氢气瓶阻火器
第三种是两端均带皮接头(Φ8或Φ10)
防爆防火阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上,通常与呼吸阀配套使用,其主要功能是允许易燃易爆的气体通过,对外界传入储罐的火焰起有阻止与窒息作用。
防爆防火阻火器保养技术:
1、为了确保阻火器的性能达到使用目的,在安装阻火器前必须认真阅读厂家提供的说明书,并仔细核对标牌与所装管线要求是否一致。
2、阻火器上的流向标记必须与介质流向一致。
3、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4、被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。
5、清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。
6、重新安装阻火层时,应更新垫片并确认密封面已清洁和无损伤不得漏气。
储罐阻火器尺寸:PN1.0MPa
公称口径 (mm) |
安装尺寸(mm) |
||||
L |
H |
D |
K |
n-d |
|
DN25 |
130 |
150 |
115 |
85 |
4*14 |
DN32 |
155 |
170 |
135 |
100 |
4*18 |
DN40 |
155 |
170 |
145 |
110 |
4*18 |
DN50 |
170 |
180 |
160 |
125 |
4*18 |
DN65 |
190 |
185 |
180 |
145 |
4*18 |
DN80 |
220 |
200 |
195 |
160 |
8*18 |
DN100 |
240 |
210 |
215 |
180 |
8*18 |
DN150 |
320 |
250 |
280 |
240 |
8*22 |
DN200 |
270 |
270 |
335 |
295 |
8*22 |
DN250 |
440 |
300 |
395 |
350 |
12*22 |
DN300 |
500 |
400 |
460 |
410 |
12*22 |
