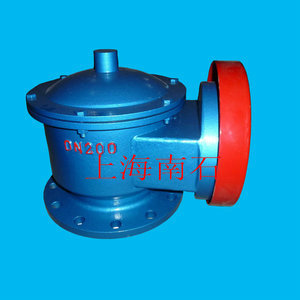

储罐防爆阻火呼吸阀

呼吸阀作为使用在储罐顶上的安全附件，经常或很多时候不被使用单位重视再加上管理不到位，呼吸阀使用几年或者甚至从安装到至今从未进行过相关检验，造成网面堵死、损坏，阀面锈蚀，根本没有起到安全的保护作用，使得有些储罐被吸瘪或膨胀，因此呼吸阀就成为了一个摆件。

一、呼吸阀的种类和作用

呼吸阀的种类很多，但主要有：防爆阻火呼吸阀和全天候防火呼吸阀，都是用于安装原油、气油、煤油、轻柴油、芳烃为固定式储罐上的通风装置，起减少油品挥发、损耗，阻止外界火陷传入保护储罐当超压或真空时免破坏的作用。常与液压安全阀配合使用，一旦呼吸阀出现故障失去作用或因其它原因罐内出现过高压力、真空，液压安全阀起调节作用。

二、油田储罐的使用特点

依据国家标准《石油化工企业设计防火规范》(JB50160-92)规定甲、乙类液体的固定顶罐装设阻火器呼吸阀，随着油田生产的发展、原油不断的开采，石油、石化、炼油行业储罐用量不断增加，因储 容量、操作压力的不同，一个罐至少都装设了一到两个呼吸阀。目前国家对呼吸阀没有进行强检的要求，所以使用单位不重视呼吸阀的作用。在对某些单位现场呼吸阀检验当中发现存在的隐患和问题还很多，希望能引起管理层的高度重视。

三、典型事例分析

事例1：某联合站1#样计量站并排共装设5个40m³的储油罐，罐顶上安装的呼吸阀通径只有为80mm，操作压力为：-295Pa～+355Pa。液压阀无液封，透光孔全部敞开(透光孔位于罐顶部。正常生产时透光孔盖用螺栓紧固密封。只有在罐内需要检修、安装、清扫、或标定时，才将其打开透光)，有的罐透光孔是半盖半露：还有的是用一块盖板盖住透光孔。罐上的呼吸阀及液压阀法兰无螺栓。据现场有关人员说是为了应付检查，检查完之后再拆下。因呼吸阀和液压阀选型不当，储罐进油时压力过大，只好拆下呼吸阀找开透光孔、量油孔。

事例2：某单位6#储油罐发生鼓包，检查发现呼吸阀网面堵死，液压阀外壳油底冻裂。所加的变压器油已全部漏完(液压安全阀和机械呼吸阀一样，都安装在罐顶上且同一高度，阀体内应该充装高沸点、低凝点、不易挥发的液体来作为液封)。正常情况下液压安全阀是不动作的，但它控制的压力或真空值一般都比机械呼吸阀高出10％，这时储油罐内部的压力调节靠呼吸阀完成。按液压安全阀的工作原理，如果阀体里不充装液体的话，就使得储罐内的油气通过液压安全阀阀体与大气相连通。这样在正常情况下呼吸阀因控制不了罐内压力而成为多余：液压安全阀应无液封而起不到安全的作用。

四、造成的后果

不正确使用油罐上的附件会造成以下后果：

1、油品蒸发损失。对于有些介质很昂贵或要求挥发少的原油，罐内部24h加氮密封，称作氮封。

2、污染环境。油品的主要成分是炭氢化合物。若罐内蒸发出的油气进入大气会造成对环境的污染。

3、安全隐患 。从罐顶大量散发油气偶遇明火雷击容易将其点燃，造成火灾或油罐爆炸，特别是罐内油品较少时空气进入后很容易与蒸发的油器混合形成爆炸性气体就更增加了危险性。

4、影响油品质量。例如随着汽油轻组分的蒸发，将使油品气化性变坏，还加速油品的氧化，增加胶质降低辛烷值。

五、呼吸阀正确选用介质的不同、储罐的大小、温度、尺寸都是呼吸阀的选择条件：

1、操作压力：

A．-295Pa+355Pa

B：-295Pa+980Pa

C：-295Pa+1750Pa

D：-295Pa+98000Pa

2、阀盘、阀座材质：铝合金、不锈钢。

3、环境温度为：-30℃～+60℃。

六、为了确保呼吸阀的性能达到安全使用目的

1、规范管理：深入生产实际进行检查，要及时发现问题对安全隐患认真整改。

2、加强安全教育，应每半年就要检查一次呼吸阀的网面是否有堵塞变形或腐蚀。

3、发现被堵塞的网面应清理干争，每个网眼畅通，对于损坏和腐蚀的呼吸阀应更换。

4、重新安装后，应保证密封面严密不漏气。

5、尽量做到呼吸阀一年检验一次，保证操作压力在正常范围之内。
