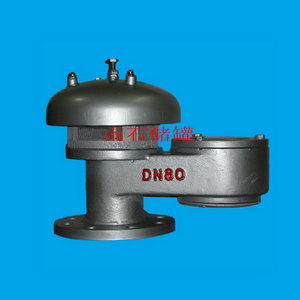

呼吸阀

      呼吸阀是一种用于石油,化工,天然气等行业的低压保护设备，它可以用来保持储罐压力始终处于正常状态，降低储罐内挥发性液体的蒸

发损失，并保持储罐免受超压或超真空的破坏。

      GB50160《石油化工企业设计防火规范》2008版，第6.2.19节规定：甲B,乙类液体的固定顶罐应设阻火器和呼吸阀；对于处于氮气或其

它气体气封的甲B,乙类液体的储罐还应设置事故泄压设备。

      呼吸阀不仅能维持储罐气压平衡，确保储罐在超压和真空时，免遭损坏；且能减少储罐内介质的挥发和损耗。

呼吸阀的选型

      目前石油化工企业常用的呼吸阀可分为三种基本类型，即：重力式呼吸阀,弹簧式呼吸阀和先导式呼吸阀。

1.       重力式呼吸阀具有结构简单,维修方便,密封可靠等特点，其设定压力范围为+2mbarg～+69mbarg，-2mbarg～-43mbarg。

2.       弹簧式呼吸阀较重力式呼吸阀设定压力较高，其设定设定压力范围为+69mbarg～+1.034barg，-43mbarg～480barg。

3.       先导式呼吸阀由主阀和导阀组成，两阀先后动作。联合完成呼气或吸气的动作。导阀一旦打开，主阀就会完全打开；导阀一旦关闭，

          主阀就迅速关闭。因此阀门能够在低于设定压力10%时保持密封，在高于设定压力10%时达到全排量。先导式呼吸阀设定压力范围

          为+5mbarg～+1.034，-2mbarg～-43mbarg。

呼吸阀工作原理示意图

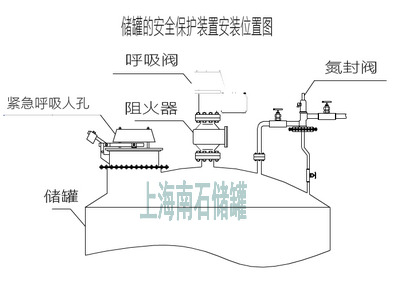

呼吸阀安装位置示意图
