快开式防爆呼吸阀性能特点及其作用参数
快开式防爆呼吸阀采用螺钉旋转压紧,打开方便快捷,便于拆卸,是对普通全天候呼吸阀的改进产品,是安装在固定顶罐上的通风装置,起
减少油品蒸发损耗、控制储罐压力的作用。其阀盘采用聚四氟乙烯材料。快开式压缩空气呼吸阀具有通风量大、泄漏量小,耐腐蚀,安装简
单,易检修等特点,采用四氟密封,具有防冻性能,适用于寒冷地区。并可与新型波纹型阻火器配套使用。
快开式防爆呼吸阀主要用途:根据国家标准<石油化工企业设计防火规范>(GB50160-90)之规定,"甲,乙类液体的固定顶罐,应用阻火器和呼吸
阀".可见呼吸阀,阻火器是储罐不可缺少的安全设施.它不仅能维持储罐气压平衡,确保储罐在超压或真空时兔遭破坏,且能减少罐内介质的挥发和
损耗.呼吸阀是维护储罐气压平衡,减少介质挥发的安全节能产品,常与阻火器配套使用。
快开式防爆呼吸阀性能特点:具有结构紧凑,通气量大,泄漏量小,耐腐蚀,密封性能好等特点.阀盘采用聚四氟乙烯材料,具有耐低温,防冻等优
点。阀内设静电输出装置,使得该阀时刻与罐体保持等电位。
主要材料及技术参数:
壳体材料 |
碳钢、不锈钢 |
内部芯件材质 |
不锈钢或聚四氟乙烯 |
密封圈材质 |
聚四氟乙烯。 |
环境温度 |
-40~+60℃。 |
产品规格 |
DN50-300 |
压力范围 |
1.6-4.0MPa |
连接方式 |
法兰连接 |
防爆级别 |
BS5501:IIA、IIB、IIC。 |
呼吸阀操作压力:
A型:-295Pa(-30mmH20)+355Pa(+36mmH20)
B型:-295Pa(-30mmH20)+980Pa(+100mmH20)
C型:-295Pa(-30mmH20)+1750Pa(+180mmH20)
D型:-295Pa(-30mmH20)+9800Pa(+1000mmH20)(特殊压力,用户指定)

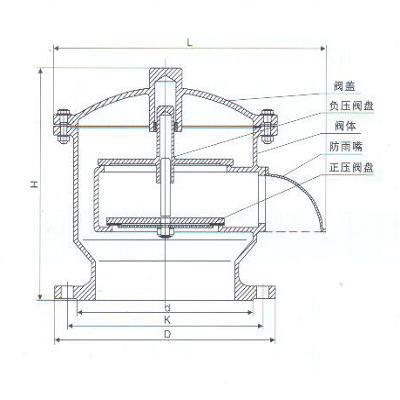

结构示意图:
呼吸阀标准:法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)。制造、检测标准:按(石油储罐呼吸
阀)SY7511-87、(石油储罐阻火器阻火性能和试验方法)GB5908-86等标准进行制造和验收;或用户指定标准。
呼吸阀维护保养方法:1、存放:以上产品在运达工地后,若暂时不安装或以后工厂大修、检修,应存放在有防雨设施的仓库中;紧急放空人孔
系列产品在运输时不得倒置。2、维护:a、对呼吸阀系列产品,工作人员应每月上罐顶检查一次,检查阀盘、阀座、阀杆、阀套等部位是否有灰
尘、污垢,若有,应清理干静;每半年,给阀套、阀杆擦拭一遍变压器油。b、呼吸阀壳体内外表面的油漆应每年重新涂刷一遍。
