呼吸阀密封结构的原理和密封结构的设计

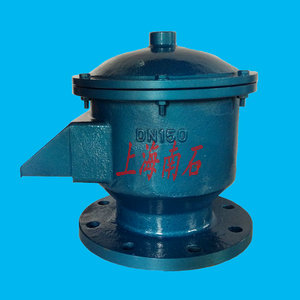

全天候呼吸阀
呼吸阀广泛应用于地面储罐、铁路运输的轻油罐车和海陆路联运的罐式集装箱上,其中集装箱用的呼吸阀主要是由国外进口价格较高。为此根据市场
需求设计 了适用于不同介质及工况的呼吸阀。
一、呼吸阀的工作原理:
呼吸阀主要由呼出和吸入2部分组成。呼出部分是一个安全阀工作压力约0.15MPa,由呼出阀瓣和吸入阀瓣与阀体构成密封副,在大弹簧的作用下保证
密封。 吸入部分是一个真空阀,工作压力约0.02MPa,由吸入阀瓣和呼出阀瓣构成密封副,在小弹簧的作用下保证密封。当罐内压力高于设定压力时,
呼气阀开启 释放多余的介质。当罐内压力低于设定压力时,吸气阀自动开启吸入一定量空气。
二、呼吸阀的密封设计:
吸入与呼出部分
吸入部分工作时,应在较低的压力下实现密封,保证在低压差的情况下吸入阀瓣即可开启,介质能够顺利地输出。同时在罐内低真空消失后,阀瓣能够
迅速 关闭并保证在正常情况下罐内介质不会泄漏,所以阀瓣的动作灵活性和密封副的密封性是设计中要解决的主要问题。
三、呼吸阀的密封结构:
呼吸阀的密封力主要来自于介质压力和较小的弹簧力其密封比压小。因此密封副的材料、结构和粗糙度决定了呼吸阀的动作灵活性和密封可靠性。微启
式的 呼吸阀应采用阀体和阀瓣为锥面的密封结构以保证密封副的紧密配合。O形圈选用橡胶材料,根据不同介质可选用耐油
橡胶、氟橡胶和氯丁橡胶。全启式的呼吸阀可采用带有反冲盘式的密封结构。当罐内达到开启压力,气流开始泄放时,在反冲盘和阀瓣之间形成一个附
加压 力区使阀瓣能够迅速开启,气流喷出经锥径加速,并由反冲盘折流向下利用高速气流的反作用力,将阀瓣维持在较高的位置上,以达到全启的良
好效果。阀 瓣的密封圈有嵌入橡胶密封环式和铸入橡胶密封环式。对于储存冰醋酸和偏二甲阱等特殊介质则选用聚四氟乙烯做密封圈。首先将聚四氟乙
烯加工成每边 2mm,内径有2.5°斜角的环形槽,然后槽内填充橡胶材料,阀瓣上也加工有2.5°的环形槽,在槽的底部设有<1mm的空气泄放通道,用
压力机将密封环压入阀瓣中,从而达到密封可靠的要求。
