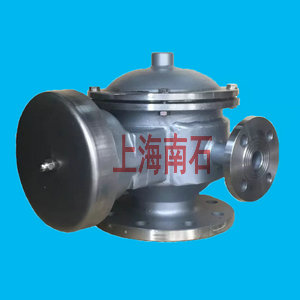

不锈钢夹套保温阻火呼吸阀

不锈钢夹套保温阻火呼吸阀作用：

不锈钢夹套保温阻火呼吸阀安装在储罐顶部是解决罐内正压、负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往

外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内

的液体质量得到了有利的保障。夹套保温呼吸阀的本体外围配上夹套隔层，设定蒸气接口和冷凝水出口，调配适当温度，蒸气融入夹套层中，全方

位为呼吸阀的阀腔和阻火器保暖，即可解决了有特殊温度要求的化工品储存的运作安全又可解决寒冷地区冬天油品储运可随时操作的后顾之忧。充

分利用油罐本身的承压能力来减少油蒸气排放，其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。当罐内气体的压力在机械呼吸阀的控

制压力范围之内时，呼吸阀不动作，保持油罐的密闭性；当罐内气体空间的压力升高，达到呼吸阀的控制正压时，压力阀被顶开，气体从罐内逸出，

使罐内压力不在继续增高；当罐内气体空间的压力下降，达到呼吸阀的控制负压时，罐外的大气将顶开真空阀而进入罐内，使罐内的压力不在继续

下降。

不锈钢夹套保温阻火呼吸阀结构原理：

不锈钢夹套保温阻火呼吸阀的本体外围配上夹套隔层，设定蒸气接口和冷凝水出口，调配适当温度，蒸气融入夹套层中，全方位为呼吸阀的阀腔和

阻火器保暖，即可解决了有特殊温度要求的化工品储存的运作安全又可解决寒冷地区冬天油品储运可随时操作的后顾之忧。

夹套保温阻火呼吸阀操作压力及参数:

A：-295Pa(-30mmH2O)~+355Pa(+36mmH2O)

B：-295Pa(-30mmH2O)~+980Pa(+100mmH2O)

C：-295Pa(-30mmH2O)~+1750Pa(+180mmH2O)

D：客户特殊要求：-295Pa(-30mmH2O)~+98000Pa(+10000mmH2O)之间。

防爆级别：BS5501：IIA、IIB、IIC。

壳体材质：不锈钢

阀盘、阀座材料：铝合金、不锈钢等。

密封件材质：聚四氟乙烯等。

不锈钢夹套保温阻火呼吸阀标准：法兰标准：HG20592-97、PN1.0。

制造、检测标准：按石油储罐呼吸阀SY7511-96、石油储罐阻火器阻火性能和试验方法GB5908-86等标准进行制造和验收，或客户指定标准。

当客户需用GB、SH、HGJ、JB、ANSI、JIS等标准或改变压力等级时，请在订货合同中注明。

夹套保温阻火呼吸阀性能及特点：阀体能承受0.2Mpa的水压，无渗透和变形现象。呼吸阀耐低温性能在空气相对湿度大于70%，最低温度为-30℃

时，经过24小时的冷冻后，其阀盘开启压力符合工作压力要求，(允许压差正负20pa)。呼吸阀的阀盘部件动作时，灵敏度高，动作完成后，保证密封。

呼吸阀阀内留有足够的空间，保证储罐的通气量。呼吸阀没达到工作压力以前：公称通径≤150mm，其泄漏量≤0.04m3/h；公称通径≥220mm，其泄

漏量≤0.4m3/h；当呼吸阀达到了工作压力以后：阀盘立即开启，保证储罐正常的通气要求。

呼吸阀应垂直安装。呼吸阀出口处应无阻力，避免产生受压现象。呼吸阀在安装前应专门测试，并检查其官密封性。对使用中的呼吸阀应作定期检查。
