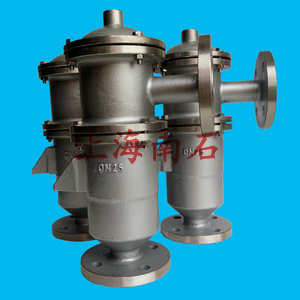

带回收接管不锈钢阻火呼吸阀

石油储罐附件是用来保护油品在储油罐内的正常储存和安全作业、减少油品的挥发损耗、避免储罐超压引起失稳、凹瘪和火灾爆炸等事故

的重要设备。石油储罐附件产品在市场中竞相推销以次充好，使一些伪劣储罐附件投人使用，加之有些油罐操作人员对储罐管理不善缺乏

安全科学管理常识，致使储罐凹瘪失火等事故时有发生。尤其在我国的东北地区严寒的冬季经常使附件冻结失灵造成严重后果。因此科学

合理的选择和使用储罐附件是当前东北地区油品储存工作中的一个重要课题。下面就几种主要的石油储罐附件之一的呼吸阀的合理选用与

维护提出一些建议。

一、呼吸阀

储罐呼吸阀的作用是控制罐内压力、减少油品挥发、避免储罐在超压或负压时发生破裂和凹瘪事故。目前在东北地区石油储罐所使用的大

部分是全天候呼吸阀，也有一部分是机械呼吸阀和自行设计的呼吸阀还有些是与储罐配套引进国外的PV阀(呼吸阀)。

1、存在的问题

(1)不具备防冻功能

在严寒的冬季储罐内油气混合物中所含有的水蒸气在机械呼吸阀的弹簧钢丝上冷凝冻结，使弹簧工作失灵。有时水蒸气停滞于阀盘导杆与

导套的间隙中冻结导致呼吸阀不能呼吸。

(2)材料选择不当

有些呼吸阀的阀盘、阀座等所用的密封材料采用的是普通橡胶、尼龙六及易腐蚀材料经罐内油气浸蚀产生变形使大量的油气从呼吸阀中溢

出。

(3)空气通道狭窄呼吸阀的空气通道狭窄，保证不了通风量。如锦州某单位储罐使用的一些呼吸阀空气通道仅是该阀公称直径截面积的0.7

倍，满足不了储罐的通气要求。

(4)不适应寒冷环境还有一些储罐是配套引进国外的"PV"阀，结构型式和材料都不适应东北寒冷的气候环境，致使储罐刚一投产就发生凹

瘪和破裂。

2、应具备的性能

(1)防冻耐腐蚀性根据SY7511一87石油储罐呼吸阀标准规定：

呼吸阀在相对湿度为70%、温度一30士1℃环境下经24h冷冻后，阀盘开启压力应符合工作压力要求。呼吸阀阀盘、导杆及连接件、密封

件等均应采用不锈钢或聚四氟乙烯材料以防腐蚀、失效。

(2)密封可靠性

近年来呼吸阀的密封方式有很大突破，由过去的硬件密封发展到薄膜弹性密封这种密封的特点是密封可靠、泄漏量小、油气挥发少。

（3）通气能力

美国石油工程师协会API2000〔I〕通气标准要求"当储存油品的闪点高于100oF下(37.78℃)时，吸入通气量Qi一Vo+Qt，排出通气量Qo一

1.O7V十0.6Ql；当储存油品的闪点低于100oF下(37.78℃)时，吸入通气量Qi=Vo+Qt，排出通气量Qo一2.14Vi+Qt"。

通气量的大小取决于油品的大排泄速度(Vo)和油品的最大充装速度(Vi)及气温变化引起的通气量(Qt)。我国石油储罐通气量结合国内储罐实

际收发作业和气候变化要求呼吸阀在操作压力条件下，其通气量不小于如表1规定。

表1呼吸阀在操作压力下通气量

压力等级 （Pa）		不同公称直径的通气量(m3/h)
		DN50	DN100	DN150	DN200	DN250
A	+355	25	90	190	340	550
	-295	20	75	160	280	450
B	+980	30	100	200	380	600
	-295	20	75	160	280	450
C	+1750	40	140	280	500	800
	-295	20	75	160	280	450

3、呼吸阀的选用

弹簧式阀盘的弹簧在严寒的冬季易冻结失灵且受疲劳强度的影响压力不稳定。因此在选用呼吸阀时，必须按其性能，特别是能适应东北地区

寒冷的气候环境在结构型式上尽可能选用重力式阀盘呼吸阀。近年来随着石油工业技术的飞速发展，一种结构先进的铝合金阀体全天候呼吸

阀问世，它具有防冻性能强、通气量大、重量轻、耐腐蚀等特点，是80年代的替代产品。在呼吸阀的选用上，中石化SH7一88《石油化工企

业储运系统罐区设计规范》有要求如表2所示。

2依进出罐最大液一选用呼吸阀标准：

进出油罐的最大流量m?/h   呼吸阀个数x公称直径

进出油罐的最大流量m³/h	呼吸阀个数x公称直径
≤25	1×50
26～50	1×80
51～100	1×100
101～150	1×150
151～250	1×200
251～300	1×250
301～500	2×200
501～700	2×250

4、维护保养

罐区呼吸阀在使用时必须进行定期的维护与保养。通过近几年的调查发现，油库60%的罐区呼吸阀得不到正常的维护保养，如大连某厂6台

汽、柴油储罐上的防火呼吸阀安装了8a没有进行一次维护保养直至市消防部门责令停止使用方进行处理。大庆、辽河、鞍山等地油库储罐

呼吸阀由于长期得不到维护保养变成鸟雀做巢的场所。有的即使进行了维护保养，但因方法不当也出现过许多事故。如抚顺石油某厂在保养

1台5000m3汽油储罐时，将呼吸阀拆除，罐顶接合管用布包扎封口，发油作业时由于储罐得不到空气补充，储罐失稳而凹瘪。呼吸阀的维护

保养要求每月进行2次，冬季每周进行1次。保养时先将呼吸阀阀盖轻轻打开，把真空阀、压力阀的阀盘取出，检查阀盘与阀座间的密封和阀

声导杆与导套之间有无油污和脏物。如出现油污和脏物应洗净擦干再装回原位上下拉动几下，检查开启是否灵活待一切正常后，再将阀盖盖

好并紧固。如发现阀盘、阀座有划痕、磨损等异常现象应及时更换。
