双接管防爆阻火呼吸阀用途、工作原理和标准
不锈钢带双接管防爆阻火呼吸阀
一、双接管防爆阻火呼吸阀用途:
双接管防爆阻火呼吸阀是装在室内固定储罐顶上。接管阻火呼吸阀作用,它能对石油储罐内外压差进行自动调节,其性能可靠、稳定,
完全符合石油工业部SY7511-87标准。适用于储存汽苯、苯、煤油、轻柴油、厚油等油品及性质相同的化工产品储罐。具有结构紧凑,通
气量大,泄漏量小,耐腐蚀,密封性能好等特点。阻火器位于呼吸阀吸入口处,彻底杜绝火源进入呼吸阀壳体内。
二、双接管防爆阻火呼吸阀工作原理:
当罐内油气压力大于油罐允许压力时,油蒸汽经压力阀外逸,此时真空阀处于关闭状态;罐内油气压力小于油罐允许真空度时,新鲜空
气通过真空阀进入罐内,此时压力阀处于关状态,允许压力(或真空压力)靠调节盘的重量来控制。

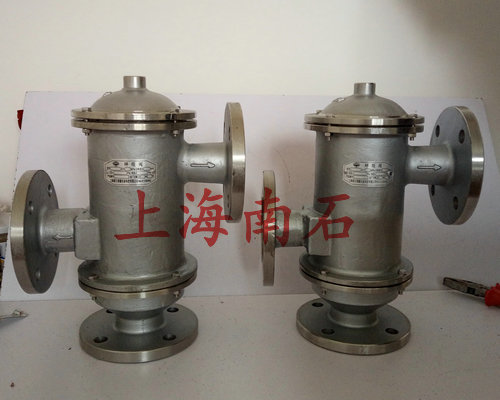

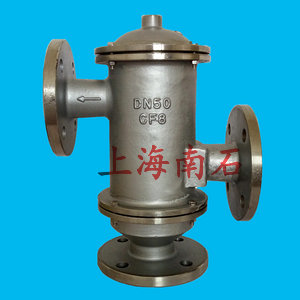

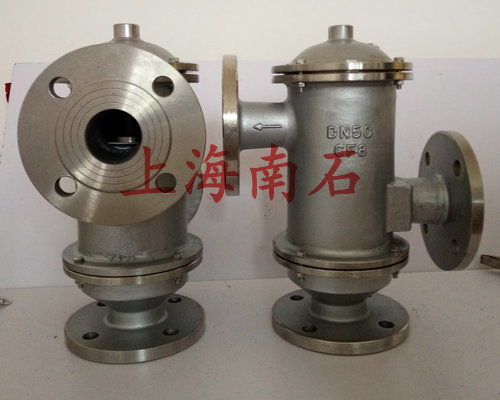

不锈钢带双接管防爆阻火呼吸阀外形示意图:
三、双接管防爆呼吸阀操作压力和使用环境温度:
呼出压力:A、+355Pa;B、+980Pa;C、+1750Pa;吸入压力:A、-295Pa,B、–295Pa,C、–295Pa(操作压力指标也可以由用户指定)
使用环境温度:–30℃~60℃
四、双接管防爆呼吸阀工作介质:
汽油、煤油、柴油、芳烃、硫、空气等,或其他石油化工物料,阻火类别的选用“HGJ21-89选行,选IIA级或IIB级由用户指定。
五、双接管防爆呼吸阀标准:
制造和检验标准参照“SY7511”、“GB5908-86”等标准进行制造和验收。注法兰连接采用HG5010-58,PN1.0Mpa,也可以根据用户需要,
按HGJ、JB、ANSI-B16.5、JIS等其它标准进行制造。
六、双接管防爆呼吸阀主要技术参数:
壳体材质:碳钢、不锈钢、衬氟、塑料。
内部芯件:阀盘、阀座、阀杆、阀套。
内部芯件材质:不锈钢阻火波纹板
密封圈材质:聚四氟乙烯。
七、双接管防爆呼吸阀的检查和保养:
1、重新安装压力盘和真空盘时应保证接触面严密,导杆升降灵活。
2、检查压力阀盘和真空阀盘动作是否灵活,导杆及阀封环接触面有无损伤。
3、启用新的呼吸阀时必须清除盘的防震物。- 上一篇:高寒地区储罐附件之呼吸阀的选用与维护 2017/5/18
