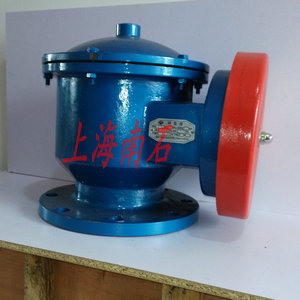

防爆阻火呼吸阀

阻火呼吸阀安装方法:

（1）阻火呼吸阀应安装在储罐气源的最高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式

罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；

（2）当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；

（3）若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接，并由罐顶部插入储罐内约200mm，这样氮气进罐后不直接排

出，达到氮封的目的。

阻火呼吸阀安装位置及外形及结构图：

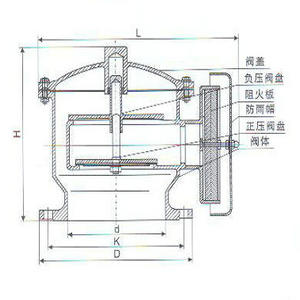

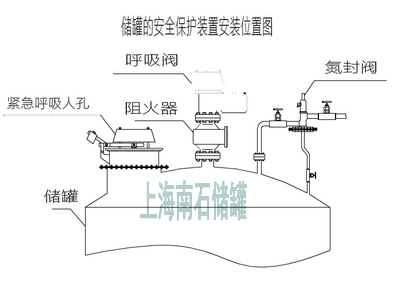

阻火呼吸阀安装位置示意图阻火呼吸阀结构图

阻火呼吸阀具有放泄正压和负压两方面的功能。具体表现在当容器承受一定正压的时候，

呼吸阀就会打开呼出气体泄放正压;当容器承受负压的时候，阻火呼吸阀就会打开吸入气体泄放负压，这样来保证压力在一定的范围内，

以此来保证容器的安全。呼吸阀挡板的作用主要表现在在储罐内压力快速下降，当大量空气吸入到罐内的时候，使遇到的阻火呼吸阀挡

板收受到阻碍的空气气流不能直接冲击到油品的表面，这样就能减少油品的蒸发。有了挡板的阻挡，能够使气流从垂直的方向改成水平

的方向，确保吸入的新鲜空气首先和关内顶部的油气浓度低的气体混合，这样就能使浓度降低。当油管从发油变成收油的时候，呼出的

就是之前顶部混合的浓度较低的混合气体。这样就能降低油量的消耗。大多呼吸阀挡板会做成折叠式，这样能够便于从灌顶接合管孔口

装入或者是取出。导流罩能够使气流在突然改变方向的时候，速度变慢，以便在以后的运动中能够保持较高的速度，使吸入的新鲜空气

能够均匀分布在油罐内的上面空间。

阻火呼吸阀尺寸：（PN1.0MPa）
