带呼出接管阻火呼吸阀工作原理及安装尺寸
不锈钢带呼出接管阻火呼吸阀
带呼出接管阻火呼吸阀工作原理是具有放泄正压和负压两方面的功能。具体表现在当容器承受一定正压的时候,呼吸阀就会打开
呼出气体泄放正压;当容器承受负压的时候,阻火呼吸阀就会打开吸入气体泄放负压,这样来保证压力在一定的范围内,以此来
保证容器的安全。呼吸阀挡板的作用主要表现在在储罐内压力快速下降,当大量空气吸入到罐内的时候,使遇到的阻火呼吸阀挡
板收受到阻碍的空气气流不能直接冲击到油品的表面,这样就能减少油品的蒸发。有了挡板的阻挡,能够使气流从垂直的方向改
成水平的方向,确保吸入的新鲜空气首先和关内顶部的油气浓度低的气体混合,这样就能使浓度降低。当油管从发油变成收油的
时候,呼出的就是之前顶部混合的浓度较低的混合气体。这样就能降低油量的消耗。大多呼吸阀挡板会做成折叠式,这样能够便
于从灌顶接合管孔口装入或者是取出。导流罩能够使气流在突然改变方向的时候,速度变慢,以便在以后的运动中能够保持较高
的速度,使吸入的新鲜空气能够均匀分布在油罐内的上面空间。
带呼出接管阻火呼吸阀是在储罐上的一种比不可少的安全装置,防止罐内超压或超真空状态使储罐遭受损坏并且起阻止外界火焰
传入减少罐内液体挥发损耗的作用,对各种不同介质的储罐采用不同材质制造完全满足各类储运系统工艺要求。产品将传统的储
罐呼吸阀与储罐阻火器合二为一阻火器改置于呼吸阀吸入口处彻底杜绝火源进入呼吸阀壳体内,本产品具有体积小、重量轻、结
构紧凑、通气量大、泄漏量小等特点,且密封性能好特别是高空作业时检修、清洗阻火呼吸阀内的阻火盘和正负压阀盘非常方便。
据国家标准《石油化工企业设计防火规范》(GB50160-90)之规定,"甲、乙类液体的固定顶罐,应用阻火器和呼吸阀"。由此可见
呼吸阀、阻火器是储罐不可缺少的安全设施它不仅能维持储罐气压平衡确保储罐在超压或真空时免遭破坏且能减少罐内介质的挥
发和损耗呼吸阀是维护储罐气压平衡减少介质挥发的安全节能产品常与波纹阻火器配套使用。

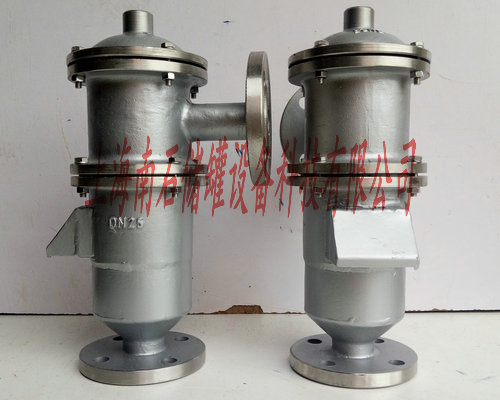

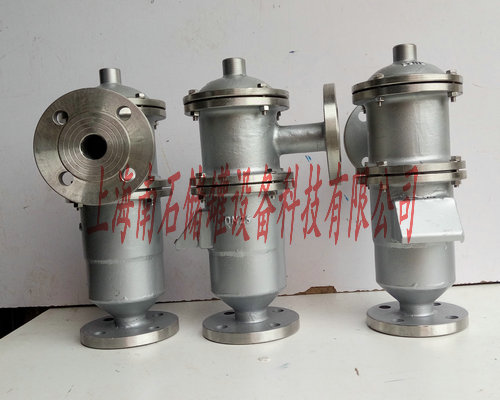

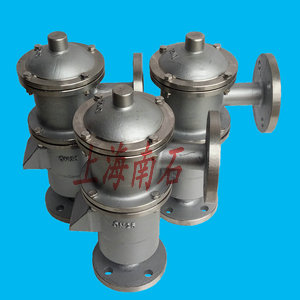

不锈钢带呼出接管阻火呼吸阀产品图片:
不锈钢带呼出接管阻火呼吸阀
不锈钢带呼出接管阻火呼吸阀
阻火呼吸阀操作压力:
A:+355Pa(36mmH20)~-295Pa(30mmH20) B:+980Pa(100mmH20)~-295Pa(30mmH20) C:+1765Pa(180mmH20)~-392Pa(40mmH20) |
带呼出接管阻火呼吸阀尺寸:
规格 |
安装尺寸(mm) |
||||
D1 |
D |
D3 |
H |
M-h |
|
DN50 |
110 |
140 |
160 |
255 |
4×12 |
DN100 |
170 |
205 |
235 |
480 |
4×16 |
DN150 |
225 |
260 |
295 |
547 |
8×16 |
DN200 |
280 |
315 |
355 |
658 |
8×16 |
带呼出接管阻火呼吸阀标准:根据国家标准(石油化工企业设计防火规范)《GB50160-92》的规定:"甲、乙类液体的固定顶罐,
应设阻火器和呼吸阀"的要求呼吸阀和阻火器是不可缺少的安全设施。不仅可使罐内压保持正常状态防止罐内超压或超真空度且可
减少罐内液体挥发损耗。按(石油储罐呼吸阀)(SY7511-87)、(石油储罐阻火器阻火性能和试验方法)(GB5908-86)等标
准进行制造和试验、检验。法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)。
呼吸阀维修与保养
呼吸阀属精密产品是储罐的安全喉道特别是阀盘随时都在起跳故阀杆与阀套间应保持绝对干净不得有杂质。每周必需上罐检查当呼
吸阀工作状态,有听到呼吸阀内"砰"-"砰"-"砰"轻微的响声即该阀处到正常的工作状态否则应立即折开检查。呼吸阀装卸时必须垂直
向上不得倒置或横放。阀杆取出清洗时要垂直轻放,否则阀杆容易变形。每季度必须折开呼吸阀擦干阀杆与阀套间的污垢以保证呼
吸阀正常工作。带阻火功能呼吸阀每半年应清除阻火盘通气孔的污渍以保证阻火盘良好的阻火功能。
