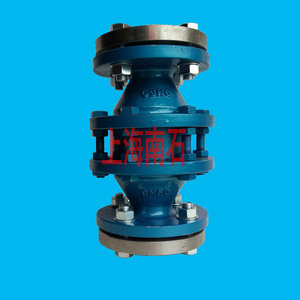

阻爆轰型管道阻火器

阻火器根据化工行业标准《阻火器的设置》HG／T20570．19．95中提出了阻火器的选用，步骤之一是要："确定采用阻爆燃型阻火器

还是阻爆轰型阻火器"。在第4．0．1．2条款中指出，"火焰波在管道内的传播速度不仅与介质种类、所在管道的温度、压力有关，还与

阻火器与点火源(火源)之间的距离、安装位置、阻火器与点火源间的管道形状有关。因此我们选用的阻火器阻火元件的通道直径要能阻

止这种情况下的火焰蔓延。这就需要确定我们是采用阻爆燃型阻火器还是阻爆轰型阻火器，这通常由试验或根据经验来确定"。对于条

款中关于阻火器设置的位置和对阻火器选型的影响我们是这样理解的：

散热放空型阻火器

1放空型阻火器后没有放空管(直接安装在管端)放空型阻火器后没有放空管，设备或管道的放空气体经阻火器后直接排空的阻火器称为

管端型阻火器。火源是从外界(大气)来的，因为火源就在阻火器旁边距阻火器很近，所以管端型阻火器是属于阻爆燃型阻火器。

2放空型阻火器后面接有放空管

放空型阻火器后面接有放空管意思是设备或管道的放空气体经阻火器后还需要经过接在阻火器上的一根放空管道再排空。这种放空式阻

火器因为有放空管称为普通型阻火器，有时在放空管道上还设置有阀门和管件之类。火源是从外界(大气)来，火焰(回火火焰)经放空管

蔓延到阻火器，火焰到达阻火器时的速度是多少需要进行测试的。测试得出规律对这类阻火器可以根据放空管道的长度、管件设置数量

进行计算得出速度的估算值才可以确定采用阻爆燃型还是阻爆轰型的阻火器。

管道式的阻火器（管道阻火器）

1．阻火器设置位置对选型的影响的实例管道阻火器安装在密闭管路系统中，用以阻止管路系统一端的火焰蔓延到管路系统的另一端。

(1)单向阻火

单向阻火的管道阻火器安装的系统是火焰只会在阻火器的某一端发生和蔓延过来到另一端作用，这种阻火器设计时阻火元件只起到随一个

方向来的火焰的阻火作用。安装时要注意其"爆轰波吸收器"应朝向有可能产生爆轰的方向。到达阻火器时的爆炸气体速度是多少同样需要

进行测试和计算，根据使用工况和火源至阻火器的距离和管道情况确定采用阻爆燃型阻火器还是阻爆轰型阻火器。

(2)双向阻火

双向阻火的管道阻火器安装的系统是火焰可能从阻火器的二端发生和蔓延过来，这种阻火器设计时，阻火元件起到随二个方向来的火焰的

阻火作用，到达阻火器时的爆炸气体速度是多少还需要进行测试和计算得出，这类型工况和火源至阻火器的管道情况通常将可以确定采用

阻爆轰型的阻火器，并可以确定阻火元件的结构和尺寸。

(3)多个火源采用一个阻火器这种情况类似于双向作用阻火器，根据不同工况和多个火源分别至阻火器的距离和管道情况来进行测试、经计

算得出爆炸气体达阻火器时的速度，用火焰波的共同作用来确定阻火器类型和阻火元件的结构和尺寸。这类情况特别要注意对阻火器的设

置位置和数量进行比较要使各个单元安全，也应对阻火器能力最优化即阻火器设置不重复、而对不同的危险区域或许要采用不至一个的阻

火器或另一类阻火器。达到同样安全目的。
