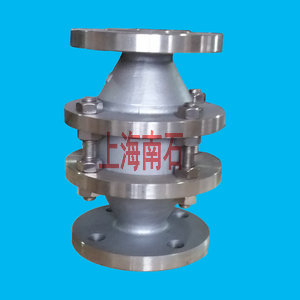

不锈钢沼气管道阻火器

不锈钢沼气管道阻火器防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延，应用火焰通过热导体

的狭小孔隙时,由于热量损失而熄灭的原理设计制造。沼气阻火器适用于安装在输送可燃性沼气气体的管道和储罐上，防止在非正常

情况下火焰于管道中的逆向传播，以避免灾难性事故的发生。阻火盘采用不锈钢材料制造，耐腐蚀易清洗。壳体采用不锈钢，碳钢

、铝合金及铸钢多种材料，满足各种不同工艺管道的需要。本公司生产的沼气阻火器，具有结构紧凑、可靠性高，阻火芯件防爆、

防腐、阻火性能强、便于清洗等优点。适用于可燃气体管道，如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或火炬系统,也

可用在乙炔、氧气、氮气、天然气的管道用品。

阻火器工作原理：沼气阻火器阻火芯采用不锈钢“N”形，双层波纹带为阻火芯件而且在芯件内部有一个十字结构的支架（或在表面压

上Y形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。以此原理来设计三角形孔的高度阻止火焰的通过，

再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。

沼气阻火器材质及参数：

壳体材质：碳钢、铝合金、不锈钢：SUS304、SUS304L、SUS316、SUS316 L

阻火芯材质：不锈钢波纹板

密封圈材质：耐油石棉橡胶、聚四氟乙烯

适用介质：氢气、氧气、液化气等气体

工作温度≤400℃

工作压力：1.0-4.0Mpa

防爆级别：BS5501：IIA、IIB、IIC。

阻火器性能：

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格，耐烧试验1小时无回火现象。

3、壳体水压试验合格。本产品结构合理，重量轻、耐腐蚀。易检修，安装方便。

沼气阻火器标准：法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。

执行标准：GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验

收》、HG/T20570.19-95《阻火器的设置》。阻火器生产、检验和验收标准：SY/T0512-1996《石油储罐阻火器》、测试依据：

GB5908-86《石油储罐阻火器性能和实验方法》。

沼气阻火器用途：

1、输送可燃性气体的管道上。

2、火炬系统。

3、油气回收系统。

4、加热炉燃料气的管网上。

5、气体净化通化系统。

6、气体分析系统。

7、煤矿瓦斯排放系统。

沼气阻火器安装与维修维护：

1、为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。

2、阻火器上的流向标记必须与介质流向一致。

3、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。

6、重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。
