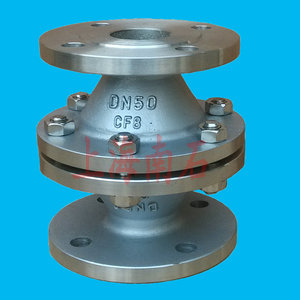

不锈钢管道阻火器规格标准,管道阻火器型号编制说明
管道阻火器经中国科学技术大大学与公安部天津消防科学研究所联合测试,其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验
方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。阀体采用不锈钢,碳钢及铸钢多种材料,可满足各种不同工艺
管道的需要。
管道阻火器主要用途:
1,输送可燃性气体的管道上;
2,油气回收系统;
3,气体净化通化系统;
4,气体分析系统;
5,煤矿瓦斯系统。
管道阻火器主要性能
1,阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过。
2,水压试验2.4MPa无渗漏。

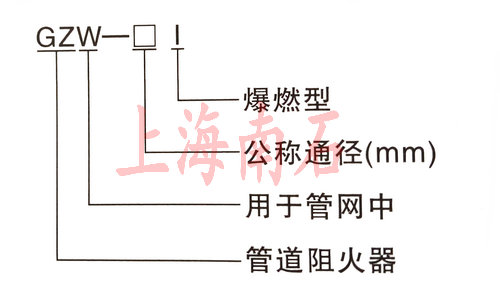

管道阻火器型号编制说明
管道阻火器外形规格和尺寸标准
公称通径 DN(mm) |
重量 (KG/台) |
外形尺寸(mm) |
||||
L |
H |
D |
K |
n×φ |
||
15 |
5 |
125 |
142 |
95 |
65 |
4x14 |
20 |
5 |
125 |
142 |
105 |
75 |
4x14 |
25 |
6 |
130 |
155 |
115 |
85 |
4x14 |
32 |
8 |
150 |
168 |
135 |
100 |
4x18 |
40 |
9.5 |
170 |
180 |
150 |
110 |
4x18 |
50 |
12 |
190 |
200 |
165 |
125 |
4x18 |
65 |
15.5 |
205 |
210 |
180 |
145 |
8x18 |
80 |
19 |
220 |
220 |
200 |
160 |
8x18 |
100 |
22 |
240 |
240 |
220 |
180 |
8x18 |
125 |
32 |
280 |
260 |
245 |
210 |
8x18 |
150 |
41/37 |
330/310 |
285/265 |
285/280 |
240 |
8x22 |
200 |
58/50 |
380/360 |
325/285 |
340/335 |
295 |
12x22/8x22 |
250 |
80/72 |
450/430 |
365/315 |
405/395 |
355/350 |
12x26/12x22 |
300 |
120/110 |
520/495 |
400/370 |
460/445 |
410/400 |
12x26/12x22 |
350 |
|
595/585 |
420/400 |
520/505 |
470/460 |
16x26/16x22 |
400 |
|
645/635 |
450/430 |
580/565 |
525/515 |
16x30/16x26 |
450 |
|
710/690 |
480/450 |
640/615 |
585/565 |
20x30/20x26 |
500 |
|
780/750 |
520/490 |
715/670 |
650/620 |
20x33/20x26 |
600 |
|
895/860 |
550/520 |
840/780 |
770/725 |
20x36/20x33 |
以上就是上海南石管道阻火器产品的生产制造标准和型号编制说明,希望能对您有所帮助,如果您对我们的阻火器型号编制方法、阻火器的制造标准
有任何建议或者疑问的话,请立即联系我们!我们一定会尽心尽力为您提供优质的服务!!!
