全天候型不锈钢呼吸阀使用说明书
全天候不锈钢呼吸阀型号:GFQ-B
全天候不锈钢呼吸阀由压力阀和真空阀两者组成,安装于油罐透气管上,能随油罐内油气正负压变化而自动启闭,使货油舱内外气压差
保持在允许值范围内的阀。它是维持储罐气压平衡,减少介质挥发的安全节能产品。油罐呼吸阀良好地利用了储罐本身的承压能力来减
少介质排放,其(工作原理)是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。
全天候不锈钢呼吸阀的适用范围说明:该产品适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品,如汽油、笨、甲笨、煤
油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。可与新型波纹阻火器配套使用。
呼吸阀零部件材料说明:
阀体材料:不锈钢304、316。
正压阀盘材料:不锈钢304、316。
负压阀盘材料:不锈钢304、316、四氟PTFE。
结构示意图:

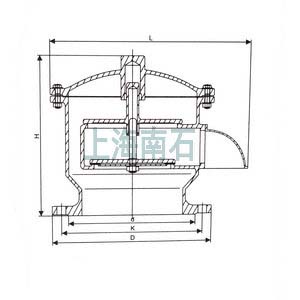

不锈钢呼吸阀结构图
主要外形和连接尺寸与:(国标系列)
公称通径 (mm) |
安装尺寸(mm) |
||||
D |
K |
L |
H |
n×φ |
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
DN32 |
135 |
100 |
180 |
185 |
4×18 |
DN40 |
145 |
110 |
190 |
190 |
4×18 |
DN50 |
160 |
125 |
220 |
220 |
4×18 |
DN80 |
195 |
160 |
270 |
260 |
8×18 |
DN100 |
215 |
180 |
310 |
280 |
8×18 |
DN150 |
280 |
240 |
380 |
330 |
8×22 |
DN200 |
335 |
295 |
450 |
380 |
12×22 |
DN250 |
395 |
350 |
520 |
420 |
12×22 |
DN400 |
565 |
515 |
670 |
520 |
16×26 |
安装说明:全天候不锈钢呼吸阀应安装在储罐气源的最高点,以便降低物料蒸发损耗和顺利地提供通向呼吸阀最直接和最大的通道。
通常对于立式罐,呼吸阀应尽量安装在罐顶中央顶板范围内,对于罐顶需设隔热层的储罐、可安装在梯子平台附近。呼吸阀在出厂时,
我司在法兰面上加配了防尘保护盖,安装时务必将防尘保护盖取下。装卸时呼吸阀必须垂直向上,不得倒置或横放。当需要安装两个
呼吸阀时,它们与罐顶中心应对称布置。
维修与保养:
1,为了呼吸阀使用安全,在使用前先检查导杆和阀盘是否灵活。
2,防火呼吸阀要定期(6个月内)检查通气口正、负阀盘是否灵活,阀盘接触面有无损坏,如有损坏应立即检修。检修完毕后,一切
正常可重新使用。
3,定期检查一次,检查阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢,若有,应清理干净:每半年给阀套、阀杆擦拭一遍变压器油。
4,壳体内外表面的油漆应每年涂刷一遍。
