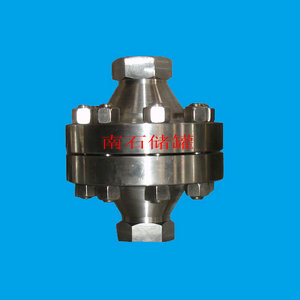

煤气管道阻火器

煤气管道阻火器型号：GZW-P

煤气管道阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度，以承受爆炸产生的冲击压力。滤芯是阻止火焰传播的主要构件，

常用的有金属网滤芯和波纹型滤芯两种。金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网，多层重叠组成。目前国内的阻火器通常采

用16~22目金属网，为4~12层。波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑。波纹型阻火器能阻止爆燃的猛烈火焰，并能承受相应

的机械和热力作用，流动阻力小，易于清洗和更换。不锈钢管道阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试，其性

能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于

清洗。壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。

煤气管道阻火器用途：

1）输送可燃性气体的管道上。

2）火炬系统。

3）油气回收系统。

4）加热炉燃料气的管网上

5）气体净化通化系统。

6）气体分析系统。

7）煤矿瓦斯排放系统。

煤气管道阻火器主要材料材质及技术参数：

壳体材料	不锈钢
阻火芯材料	不锈钢阻火波纹板
密封圈材料	丁晴橡胶聚四氟乙烯金属垫片
公称尺寸	DN15-80
压力等级	1.6-6.4MPa
工作温度	≤480℃
连接方式	螺纹连接
设计标准	GB5908-86 SY7511-87

内螺纹管道阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。易检修，安装方便。耐烧性能

合格，耐烧试验1小时无回火现象。 阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。适用于管道、闪点低于28℃的甲

类、油品、氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等。管道阻火器结构特点：

管道阻火器适用范围：
阻火器适用于储存闪点低于28℃的甲类油品和闪点低于28℃的乙类油品，也适用于储存物料以氮气封顶的拱顶 罐上，

砾石阻火器与网型阻火器原理 同上，用在管道上。

煤气管道阻火器性能：

①阻爆性能合格，连续十三次试验每次都能阻火；

②耐火性能合格，耐烧，1小时无回火。

阻火器安装与维护;

1、为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读说明书，并仔细核对标牌与所装管线要求是否一致。

2、阻火器上的流向标记必须与介质流向一致。

3、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5、清洗氧气阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。
