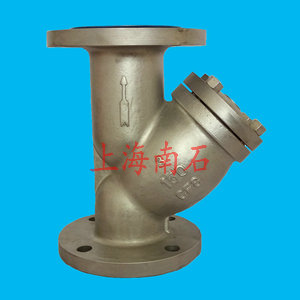

不锈钢Y型过滤器

植物油厂的精炼车间油品输送都采用的是齿轮油泵在泵前后安装阀门来控制泵的流量。这种方法的缺点是油中混有的铁屑、泥沙等杂质

易随油一起被吸入泵内往往将泵内的齿轮卡住，造成齿或齿轮打坏还会发生联轴器打破或烧坏电机等不安全事故，会造成停车并给企业

带来经济损失。精炼车间的每个生产期内都会发生一二次有螺钉等进入泵内的事故。我们参阅了一些资料设计了一种管道过滤器较好地

解决了这一问题。其工作过程是当启动油泵油被吸入过滤器时油中铁屑等杂质受到过滤器筛网的阻力及自身重力的作用而沉积于筛网的

底部油则可顺利通过筛网而进入泵。我们每隔一段时间可打开手孔将滤网取出清理网上的杂质同时将另外准备好的筛网放入过滤器中让

其继续工作从而可以保证油泵的正常运行。在设计中我们需要考虑到不得使管道阻力增加太大以及在过滤中不得形成涡流现象。因此过

滤器的外壳必须与输送管道外径一致，同时必须保证有较大的过滤能力。所以筛网的面积应为不小于管截面积的两倍，过滤筛网的安装

必须根据输送管道大小而有一定的倾斜度。因在手孔处易形成涡流现象因此取网筒的手柄应做成圆筒状并在筒底部焊一块弧形块，其尺

寸形状应与管径一样大并相吻合。为了使筛网取出方便手孔法兰采用快开式的。现在在所有泵前都安装了该过滤器，经过几个月的生产

运行使用效果良好再没有发生什么故障，该过滤器在浸出和预榨车间的使用中也取得了同样的效果。该装置具有结构简单操作维修方便，

压力损失小过滤能力大，使用寿命长投资少等优点，是保证油厂输油系统正常运行的良好辅助设备很具有推广价值。
