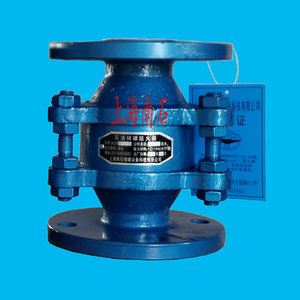

石油储罐波纹阻火器

为了保证油罐的安全生产和进行各项作业的正常操作，油罐在设计和安装过程中，必须配置完善的油罐附件，阻火器便是油罐上必不可

缺的一种防火安全装置。现就常用的油罐阻火器在使用和安装过程中碰到的一些问题和经验体会，提出以下看法。

油罐阻火器的性能和安装使用条件：

油罐阻火器的种类型号很多，常用的有金属网型和波纹结构型阻火器，因为金属网阻火器本身结构强度低，耐腐蚀性能差，近年来多被

波纹结构阻火器所取代波纹型阻火器最突出的特点是壳体内的阻火层是由不锈钢带或铜镍合金材料压制成波纹状，波纹的大小由气体的

性质和阻止火焰速度决定。常用的波纹板的厚度为0.1～0.3mm，波纹的高度一般为0.2、0.3、0.5、0.7和1.2mm等，根据不同的需要

而设计出不同直径大小、不同厚度和不同孔除的波纹阻火层，再由多层阻火层组成一体层体，层与层之间不允许留有空隙，以免火焰通

过层问间隙而影响到阻火器的阻火性能。一些生产厂家综合了油罐特点和储罐阻火的要求，生产出了不同规格专供石油化工产品储罐使

用的波纹结构的阻火器，供用户选用。在选用这种阻火器时，要注意它的适用条件和技术性能必须满足SY／T0512—1996的有关规定：

1、阻火器应适用于储存闪点低于6O℃的石油化工产品，诸如汽油、煤油、轻柴油、原油及苯、甲苯等的储罐；

2、油罐阻火器能阻止速度45m／s的火焰通过；

3、阻火器承受0.9MPa的水压试验无泄漏、无永久变形；

4、阻火器的阻爆性能应连续阻爆13次，每次均能阻火，只有这样的阻爆性能，才能保证储罐的万无一失；

5、油罐阻火器应经受1h的耐烧试验，确认其耐烧性能合格。波纹结构的阻火器结构简单，安装维护方便，可与呼吸阀配套使用，它可单

独使用，因而在石油储罐、油气回收系统和输气管网得到广泛的应用。

油罐阻火器在施工、安装时碰到的问题：

1、慎重选用阻火器的生产厂家，确保产品质量合格。现在生产阻火器的厂家不少，其产品质量不同、价格也相差好几倍，有的厂家为低

价推销产品，不惜使用价格低廉的劣质材料生产阻火器，所以在选用阻火器时，一定要选用经公安部门批准、又经消防产品检验，有质量

保证的合格产品。

2、要正确掌握油罐阻火器的安装方位

油罐阻火器一般都是与罐顶(或呼吸阀)出口法兰联接，某工地在施工时，只简单地检查阻火器是否合格、壳体完整无损，内部波纹阻火层

清洁完好，然后就进行安装，都忽视了油罐阻火器还有上下之分，因为这种阻火器壳体外形难以区分哪端朝上，哪端朝下．它的上下连接

法兰尺寸也都一样，在施工安装时，有的油罐就按图1a朝下方安装，有的油罐就按图1b朝上方安装，结果在竣工检查时发现了问题，造成

返工。为了保证防火器正常动作，确保油罐的防火安全，安装工人在安装前，应详细了解阻火器的内部结构，保证阻火器的正确安装

方位。由图2看出波纹阻火层置于壳体内的支承环和压板之间，再用中心螺栓将其固定压紧，压板是由强度不高的铝材铸造雨成，油罐一旦

压力过高或发生爆炸，首先冲坏的是铝制压扳，从而保护油罐的安全。所以阻火器不但有上下之分，而且上下进出口方位很讲究，也是非常

重要的，且不可任意颠倒安装。判断阻火器上下进出口的方位，一是观察阻火器内部有阻火层压板，且中心螺栓帽朝上的——它装在出气口

的一侧，其安装方位就朝上；二是从阻火器外壳产品标牌上的字体朝向来分——字体朝上，阻火器安装方位也朝上。

3、油罐阻火器的防冻问题

阻火器工作的同时，不可避免的会有水汽随同可燃气体流出或吸入阻火层，寒冷季节水汽就会在阻火层表面冻结，影响阻火器的使用功能。

所以必须保证水汽不会在阻火器内冻结。人们研究了不步防冻措施，近年来采取将阻火器壳体铸成夹套式的办法，是防止水蒸汽在阻火器

内冻结的有效措施。

油罐阻火器的维护与保养：

1、为使油罐阻火器能够正常的动作，发挥其阻火功能，必须重视油罐阻火器的维护和保养，制定定期检查制度，一般每半年要检查一次，

检查重点是阻火层芯子有无堵塞、腐蚀变形，发现被堵塞的阻火层芯子应该及时清洗干净，保持阻火通道 畅通}对于变形或腐蚀的阻火层要

查明原因及时更换，每次检查都要进行登记记录。

2、阻火器的拆卸、维护工作，应由经过培训的专业人员进行，所用工具须是专用防爆工具，并严格执行防火防爆的安全规定。

3、组装阻火器时，应按安装须序组装，并保证其结合面应无损伤，无卡塞，且结合面要严密。

4、阻火器密封连接处不得使用动物、植物纤维或可能影响其使用性能或寿命的材料做成的垫片。
