氮气管道阻火器型号,氮气管道阻火器用途

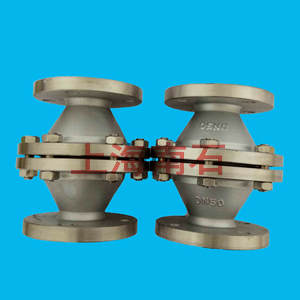

不锈钢氮气管道阻火器
氮气管道阻火器型号:GZW-T
产品概述:氮气管道阻火器是适用于石化、化工、轻工等行业的可燃气体输送过程中的安全装置。上海南石生产制造的管道阻火
器是经过严谨的阻火理论设计和精密专用的机械设备加工制造而成的。根据阻火性能和阻火等级可分为阻爆燃型和阻爆轰型两大类。
氮气管道阻火器结构设计:产品由芯件和壳体两部份组成,芯件是核心,是由两层超薄的不锈钢带,一条被压成波N形,另一条
平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面,是小三角形直通流道,而且在芯件内部有一个十字结构的支架
(或在表面压上丫形架)借以增强芯件的牢靠性,避免芯件被点燃的介质所产生的压力冲散。介质从三角形狭道中通过,阻火器
也正是通过它来阻止火焰在管道中的蔓延,其原理为“器壁效应",就是火焰与器壁的碰撞进行能量转换,降低了温度。以此原理
来设计三角形孔的高度阻止火焰的通过,再加上足够的流道长度来吸收火焰的热量,使其在芯件中熄灭,避免了气体在芯件的另
一端被复燃的可能性。
氮气管道阻火器适用范围:输送可燃性气体的管道上,包括火炬系统、油气回收系统、加热炉燃料气的管网上,气体净化通化系
统、煤矿瓦斯排放系统及乙炔、氢气系统等。
氮气管道阻火器主要材料及参数:
壳体材料 |
铸钢 . |
阻火芯材料 |
不锈钢阻火波纹板 |
密封圈材料 |
丁晴橡胶聚四氟乙烯金属垫片 |
公称尺寸 |
DN15-500 |
压力等级 |
1.6-6.4MPa |
工作温度 |
≤480℃ |
|
|
阻火器主要性能:
1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格,耐烧试验1小时无回火现象。
3、壳体水压试验合格。本产品结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料,耐腐蚀易于清洗。
阻火器标准:法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)执行标准:GB13347-92
《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.1
9-95《阻火器的设置》。阻火器生产、检验和验收标准:
SY/T0512-1996《石油储罐阻火器》、
氮气管道阻火器主要用途:
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。主要性能1、阻火器连续13次以亚音速火焰试验,每次都能阻止焰的通过。
2、水压试验2.4MPa无渗漏。
阻火器安装与维护:
管道阻火器与管路连接可水平安装也可垂直安装。定期检查,一旦发现堵塞,应用高压蒸气、压缩空气或有机溶剂清冼,如发现芯
件机械性损坏或被介质腐蚀后,应立即更换。
