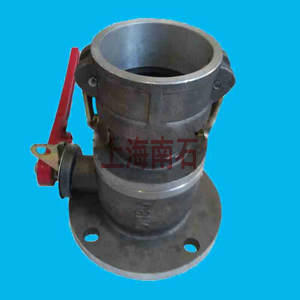

铝合金单向球阀

油罐车单向转阴球阀型号：Q41F-6

产品介绍：铝合金单向球阀采用铝合金单法兰结构，另一端可以根据客户需要制成阳端或阴端，与快速接头连接，是油罐及油罐车上

的主要附件之一。适用于非腐蚀性液体输送管道开闭控制。采用铝合金壳体，直通球芯，能快速改变液流方向，广泛适用于非腐蚀性

介质的液流系统中，该阀用于加油车上可减少直通阀的数量，简化管路，且操作简单。其法兰为三角型。槽车球阀CQA采用方形法兰

三通连接结构设计，材质分别有不锈钢和铝合金材料供用户选择。三通槽车球阀具有简化管路、操作方便等优点。圆型槽车球阀

产品采用了圆型法兰设计，主要使用于加油站及罐车设备上使用。圆型槽车球阀有不锈钢和铝合金两种材质供选择，具有密封性能好、

重量轻、安装方便等特点。单向球阀是有一边法兰一边快速接管设计.本产品只有单向安装使用,安装与油罐车的车底,在使用时只要把

快.速接头接在接管上就可以使用,非常方便.公司的单向球阀除不锈钢材质外还有铝合金材料供广大用户选择。它具有旋转90度的动作，

旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，只需要用旋转90度的操

作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。

油罐车单向转阴球阀材料及参数：

公称通径	DN40-DN100mm
阀体材质	铝合金、
密封圈	聚四氟乙烯
公称压力	0.6MPa
适宜温度	-28～+60℃
连接方式	法兰连接（方法兰、圆法兰）
驱动方式	手动
适用介质	水、油品、气等非腐蚀介质和酸碱腐蚀介质

油罐车单向转阴球阀主要特点：球阀的主要特点是本身结构紧凑，流体阻力小，全通径的球阀基本没有流阻。

密封可靠，结构简单、体积小、重量轻，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、

酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用，在全

开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀，适用范围广，通径从小到几毫米，大到几米，

从高真空至高压力都可应用。球阀阀体可以是整体的，也可以是组合式的。

油罐车单向转阴球阀优点：

1．流体阻力小，全通径的球阀基本没有流阻。

2．结构简单、体积小、重量轻。

3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种氟塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维护方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

油罐车单向转阴球阀安装注意事项：

(1)取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图)。

(3)准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

(4)在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

(5)本类阀应安装在管道的水平方向或垂直方向。

(6)安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

(7)与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

油罐车单向转阴球阀安装与维护：铝合金槽车球阀安装前要对调整圈进行调整，以保证密封及手柄手动灵活。

铝合金方法兰单向球阀管路输送液体要保证清洁度，以防杂质入内，损伤阀体和密封面，缩短使用寿命。铝合金槽车单向球阀与球阀法兰相

接的管路法兰，平面应与球阀法兰平面平行，不平行时不可用，以免螺栓过紧后损坏球阀，此时应调整管路法兰平行，方可安装使用。使用

前须看准转动方向，以免错位带来使用不方便及扭伤手柄。油车长期停放或过冬不用时，铝合金方槽车单向球阀应提前将罐内的液体提成放

干净，以免影响其正常使用。槽车单向球阀在使用过程中，如果在密封，一般不要演常拆，以免损伤密封面，影响其密封性能。
