法兰F型快速接头的功用和选用快速接头方法
铝合金法兰F型快速接头
快速接头是一种不需要工具就能实现管路连通或断开的接头。种类可分为:氧气燃料气体用快速接头、气体液体共用快速接头、油
压用快速接头、惰性气体用快速接头、冷却水温油用快速接头、半导体快速接头。
法兰F型快速接头主要材料及参数:
壳体材料 |
铝合金 |
密封材料 |
丁晴橡胶、聚氨酯、氟橡胶、聚四氟乙烯、乙丙橡胶 |
公称通径 |
DN15-150 |
公称压力 |
06.MPa |
工作温度 |
-20℃~+60℃ |
连接方式 |
卡套,法兰 |
试验标准 |
API598 |
应用 |
钢铁、市政工程、化工、船舶配件等 |
适用介质 |
石油天然气、车船机械制造、航空航天、冶金化工、交通、电力、集中供热、真空、制冷、油、气、水、酸等 |
法兰F型快速接头的功用:
1、省时省力:通过快速接头拆断和连接油路时,动作简单、节省时间和人力。
2、省油:折断油路时,快速接头上的单向阀可封闭油路,油不会流出,避免油液、油压失。
3、环保:快速接头折断和连接时,油不会洒漏,保护环境。
4、设备化整为零,方便运输:大型设备或是需要便于携带的液压工具,使用快速接头分拆后运输,到达目的地后再组装使用。
5、经济:以上各种优点都为客户创造了经济价值。

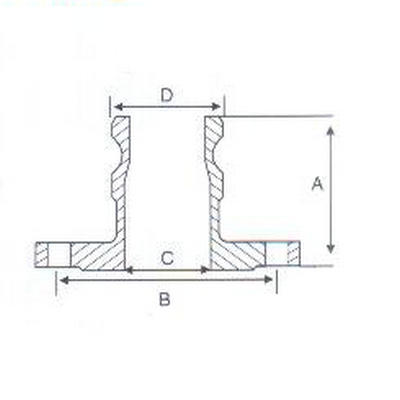

法兰F型快速接头结构示意图:
法兰F型快速接头功能介绍:
交换功能:气压、液压工具、气缸、液压缸、金属模具相关机械的附属装置。
保养功能:计算机的冷却装置、压铸机的油缸保养维护。
测试功能:真空、耐压、泄漏、运转等的测试。
输送功能:螺栓、螺母等固体的输送、搬运以及导电功能。
填充功能:惰性气体、氮气、PG、碳酸。
连接功能:钓杆、袖珍激光唱片的固定件,移动作业的连接及流体输送以外的用途。
如何选定快速接头:
1、流体的种类、温度(请选定适合流体的种类、温度的本体材质与密封材质的快速接头)根据流体,适合的本体材质、密封材质是不
同的。例如,快速接头是空气的。推荐钢铁制的,是水的则选黄铜的或者不锈钢制的。
2、液体的压力(请选定适合流体压力的耐压性能的快速接头)流体的压力也是选定快速接头的关键。油压用的快速接头是5.0Mpa(51
kgf/cm²)-68.6Mpa(700kgf/cm²)之间形成系列化,相应于耐压特性,快速接头的构造也是不同的。
3、自动开关阀门的构造(请选定适合配管用途的阀门构造的快速接头)对于阀门的构造,有两路开关型、单程开关型及两路开放型。
由于在分离时除两路开关型以外,有流体从配管内流出。所以请注意。
4、快速接头的使用环境(请选定适合使用环境的构造、材质的快速接头)结合使用环境的湿度条件、尘埃的状况,以及容易腐蚀等使
用环境,来考虑选定快速接头的种类、本体材质、密封材质。
5、确认选择的快速接头连接螺纹要一致在有不同品牌产品的使用过程中,最好是同一品牌的阴头和阳头配合使用,如果一定要交叉使
用,最好使用前咨询产品供应方的技术人员,确认好之后再行使用。
6、安装的形状、尺寸(请在确定最后的形状、尺寸后订购产品)
