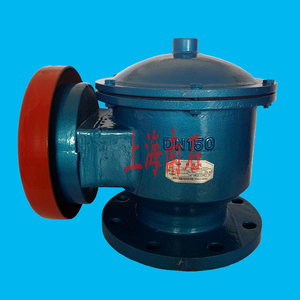

油罐防爆阻火呼吸阀

油罐呼吸系统是保障油罐安全运行和减少油料蒸发损耗的主要安全系统，定期的对呼吸系统进行检查维护是保证油罐正常工作的重要措施。

今天我们将全面介绍地面立式油罐和半地下立式油罐呼吸系统、洞式油罐呼吸系统、卧式油罐呼吸系统、粘油罐呼吸系统的组成和油罐呼

吸系统的机械呼吸阀、液压安全阀、阻火器的检查维护及洞式油罐、粘油罐呼吸系统的检查维护。

一、油罐呼吸系统的组成

油罐呼吸系统（机械呼吸阀、液压安全阀、阻火器）是控制油罐大小呼吸的专用附属设备是轻油罐重要的安全附件。对于油罐呼吸系统既

要保持畅通又要控制其呼吸压力，使油罐在适宜的压力下呼吸以减少油料蒸发损耗。只有对油罐呼吸系统进行定期和正确的检查维护使呼

吸系统经常处于良好状态，才能减少油料蒸发损耗避免胀裂和吸瘪油罐事故的发生。

油罐的呼吸系统主要由呼吸管（呼吸短管）、呼吸阀、阻火器等组成。对于不同型式的油罐其呼吸系统的构成和设置也有所不同。

1、地上立式和半地下立式油罐呼吸系统

地上的立式油罐和半地下立式油罐的呼吸系统一般由呼吸短管、阻火器和机械呼吸阀构成，在寒冷地区可以采用全天候型机械呼吸阀也可

以将普通机械呼吸阀与液压安全阀并联使用。凡储存轻质油料的地上、半地下立式油罐都应独立安装阻火器和呼吸阀。半地下油罐的呼吸

阀、阻火器也必须露天设置并应有防止油气进入罐室的措施。

2、洞式油罐呼吸系统

洞式油罐（包括洞库油罐和有呼吸管路的半地下油罐）呼吸系统主要由呼吸管、排渣口、U型压力计、管道式呼吸阀、大呼吸控制阀、放液

栓、总控制阀、绝缘短管、阻火器等构成。

1、排渣口；2、型压力计；3、管道式呼吸阀；4、大呼吸控制阀；

5、接地端子；6、防雷绝缘短管；7、总控制阀；8、放液栓；

9、全天候阻火器；10罐室；11、罐室密闭门；12、支巷道；

13、主巷道；14、密闭门；15、防护门；16、铁栅门。

对于储存轻质油料的洞式油罐每罐都应在罐室外操作间独立安装管道式呼吸阀，并与其并联安装不小于DN100的大呼吸控制闸阀。控制闸阀

平时关闭，大呼吸时打开。呼吸阀至油罐之间的呼吸管路上要安装U型压力计，以便于观测油罐内气体空间的压力。在呼吸立管下部应开设

锈渣排除口以排除呼吸管路内的锈渣。呼吸总管低凹处应设置放液栓，定期排放冷凝水（油）。出口处的总控制闸阀安装在两道防护门之间

平时不得关闭。呼吸管出口顶端安装阻火器和防雨防尘罩，距洞口水平距离不少于20m。在洞口内侧处（一般在总控制闸阀处）应串联一节

绝缘短管，短管两端分别接地以防雷电危害。对于"葡萄式"设置的洞库轻油罐组，当使用同一进出油管道时，可并用一个呼吸阀，但每罐呼

吸支管上应设置能与总呼吸管隔断的闸阀或眼圈盲板以便于保养维修时将各个油罐相互隔断。

3、卧式油罐呼吸系统

卧式油罐呼吸系统主要由呼吸管、呼吸阀、阻火器、阀门等构成。

轻质油料的放空罐、高架罐等卧式油罐无论室内、室外、埋地或架空设置，均应安装阻火器和呼吸阀。对储存同一油品的卧式罐组（或串通

式立式油罐组）经技术经济比较、合理确定组合个数（一般不宜超过10个）后，可共用一个阻火器和呼吸阀。阻火器和呼吸阀安装位置必须

符合防火防爆要求，并且不得安装在室内。小型油库（总容量小于500m?）及加油站内直埋式卧式油罐，按照GB50156-92《小型石油库及

汽车加油站设计规范》的要求不安装呼吸阀只安装防爆阻火通气罩即可。

4、粘油罐呼吸系统

粘油罐只设置通气管或通气短管，使油罐气体空间直接与大气相通而自由通气。通气短管一般是用钢管煨成口朝下的弯管装设在罐顶中央。

通气短管口径可参照油罐呼吸阀的口径选择方法来进行选择。通气短管（呼吸阀）封口用的金属丝网，可以用黄铜丝、磷青铜丝、镍丝、不

锈钢丝制成，网格单孔面积不大于1c㎡其所有孔径总有效面积不小于阀体进口截面积。

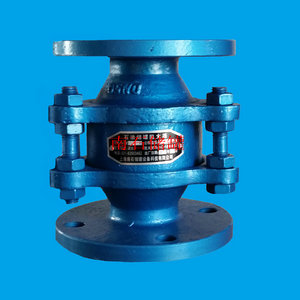

石油储罐波纹阻火器

二、油罐呼吸系统的检查与维护

油罐呼吸系统除了在设计安装时要按照有关规范、规定要求保证其技术性能和技术状态良好以外在使用过程中，还要对系统中的各个设备加

强检查与维护使其经常处于良好的工作状态，从而确保呼吸系统正常发挥作用。

1、机械呼吸阀的检查与维护

机械呼吸阀常见的故障主要有漏气、卡死、粘结、堵塞、冰冻、生锈以及正压阀和真空阀常开等所以要定期对呼吸阀进行全面的检查与维护。

对于地面罐和半地下罐的机械呼吸阀每年的一、四季度每月检查两次，二、三季度每月检查一次，对于洞库内的机械呼吸阀每半年检查一次。

检查与维护的主要内容有打开顶盖检查呼吸阀内部的阀盘、阀座、导杆、导孔、弹簧等有无生锈和积垢，并进行清洁必要时用煤油清洗；检

查阀盘活动是否灵活有无卡死现象，密封面（阀盘与阀座的接触面）是否良好必要时进行修理，由于密封面的材料为有色软金属在对其研磨

时要选用较细的研磨剂（如红丹润滑油）；检查阀体封口网是否完好有无冰冻、堵塞等现象，擦去网上的锈污和灰尘保证气体进出畅通；检

查压盖衬垫是否严密必要时进行更换；给螺栓加油。

2、液压安全阀的检查与维护

液压安全阀的检查与维护主要有两个方面一是阀体二是液封油料。特别是液封油料由于在使用过程中要挥发损耗一部分另外水蒸气及罐内排出

的一部分油气会凝结到液封油料中，因此长期使用后液封油料的数量和重度都将有所变化，为保证其控制压力的正确性必须定期进行检查和校

正。日常查库和作业时要加强对液压安全阀的检查如阀体有无异常、阀体有无渗漏，液封油高度是否符合规定必要时添加同类油品；油罐进出

油作业时液压安全阀运行情况是否正常；封口网是否完好和畅通每季度进行一次定期检查。检查维护的主要内容有内筒隔板有无锈穿而造成进

出口旁通、内筒油标尺密封垫是否良好；液封油高度是否符合要求必要时添加液封油；液封油是否合格放出底部水和杂质必要时化验油品或更

换油品（更换品种后液封油高度应通过换算确定）；每年秋末放出液封油清洁阀壳内部一次必要时更新油品；封口网是否完好有无雀窝并进行

清洁。

3、阻火器的检查与维护

对阻火器应每季度检查一次冰冻季节每月检查一次。检查内容有阻火芯是否清洁畅通有无冰冻，垫片是否严密有无腐蚀现象。维护内容有清洁

阻火芯，用煤油洗去尘土和锈污给螺栓加油保护。

4、洞式油罐呼吸系统的检查与维护

洞式油罐呼吸系统比其它型式油罐的呼吸系统要复杂些除了按照上述要求加强对管道式呼吸阀、阻火器的检查与维护外还要注意以下几点。

（1）平时注意观察和记录，利用"型压力计判断呼吸系统工作是否正常。

（2）保持呼吸管路的气密性检查管件处及法兰连接处有无漏气现象。

（3）保持呼吸管路的畅通，定期检查并排除排渣口处的积渣放出管内的冷凝液。

（4）检查大呼吸控制阀（平时关闭，大呼吸时打开）和呼吸管路总控制阀（常开并上锁，当遇到山火、空袭等特殊情况时暂时关闭）开关状态

是否正确。

（5）检查防雷接地是否良好。

（6）检查呼吸管路及附件防腐油漆层是否完好有无锈蚀脱漆现象并及时做好处理。

5、粘油罐呼吸系统的检查与维护

对粘油罐呼吸系统的检查维护主要是保持呼吸管的畅通给螺栓加油。

加强对油料工作人员的教育使每个人对油库安全都有一种责任感。对油罐呼吸系统一定要严格按照规定进行定期的检查维护。对呼吸系统的每个

设备要逐一检查，发现问题立即处理不留隐患。防止因呼吸系统检查维护不到位出现胀裂油罐或吸瘪油罐的事故。
