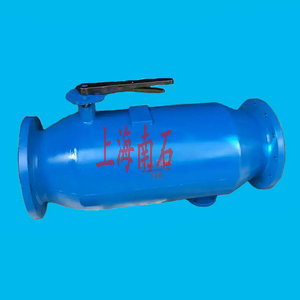

直通反冲洗过滤器

反冲洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动

对滤芯进行自动清洗排污的功能，且清洗排污时系统 不间断供水，可以监控过滤器的工作状态，自动化程度很较高。反冲洗过滤器可立式、卧式、

倒置任意方向任意位置安装，可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤。

反冲洗过滤器工作原理：正常工作时导流蝶板为开启状态，此时水由入口进入，经过滤网滤掉颗粒杂质。在过滤过程中，滤网逐渐累积水中的脏物、

杂质，形成过 滤杂质层，由于杂质层堆积在滤网的内侧，因此在滤网的内、外两侧 就形成了一个压差。当过滤器的压差达到预设值时，将开始清

洗过程 此间净水供应不断流。清洗时首先关闭中间的导流蝶板，然后打开排 污阀开始排污，当排污口污水排净时，关闭排污阀并打开导流蝶板完

成排污。ZPG-L型自动反冲洗过滤器宜安装在直角弯管上，ZPG-I 型自动反冲洗排污过滤器宜水平或垂直安装，当直通式垂直安装时 水流方向

应该是自上而下，安装时应注意外壳上箭头方向必须与水流方向一致，正常运行时，蝶阀处于开启状态，当需要排污时，关闭蝶 阀，打开排污阀

直至排出水质变清为止，开启蝶阀，既完成排污过程。可保泵阀使用延长寿命的优点。

反冲洗过滤器应用范围：

钢铁：用于原料场、烧结球团厂水处理过滤，高炉、轧机、连铸机等系统冷却水过滤，高压水除磷系统杂质过滤汽车：涂装生产线，在汽车、拖拉

机、摩托车、发动机制造水,处理系统都有广泛应用发电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却水、密封用水的过滤，系

13-4统用水量特大时可作为旁滤处理、全滤处理使用。

石油化工：在循环水场做旁滤处理，可单机或多机型并联主处理，代替滤料过滤，减少滤料过滤负荷，可避免大量的冲洗耗水，节约成本农业园林

及造纸厂：在有喷头、喷嘴系统中，应减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、高自动化过滤产品机械、食品或其他：对系

统进行自动、精度过滤，用来防止冷却水系统堵塞矿山：过滤井下喷淋水，保证系统工作正常。给水及污水处理：用于预处理系统中，提高系统运

行效率广泛应用于饮用水处理、建筑循环水处理、工业循环水处理、污水处理、采矿业水处理、高尔夫球场水处理、建筑、钢铁、石油、化工、电

子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等领域。

反冲洗过滤器安装方法：

1、安装只需按照设备筒体上箭头指示进水方向连接在管路上；

2、设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放；

3、排污管就近接入排水沟，且应保持排污顺畅；

4、为便于观察系统工况和日常操作，应在进、出口安装压力表和手动阀门；

5、排污时，应根据排污情况，通过开关阀门，对滤网冲洗10-60秒；

反冲洗过滤器安装注意：

过滤器规格的选用应与安装管路相匹配，当过滤器流量不能满足管路要求时，可将两个（或多个）过滤器并联安装，或做旁滤处理。过滤器应尽量

安装在系统要保护的地方，入口低压影响使用，因此也应安装在靠近压力源的地方。过滤器应串联安装在管路系统中，为保证在停机检修时系统不

间断供水，建议系统中设置旁路，过滤器进出口及旁路均应设置切断用球阀。在有可能发生回流的地方，应在过滤器出口安装止回阀。
