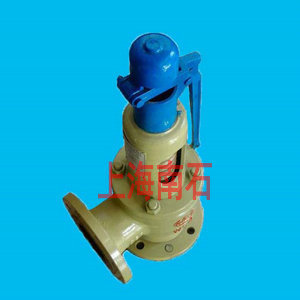

A47安全阀

安全阀是锅炉、压力容器及其他受压力设备上重要的安全附件。安全阀动作的可靠性和性能好坏直接关系到设备安全生产和人身的安全

并与节能和环境保护紧密相关。在石油化工行业装置的设计中随着涉及到的中、高压压力等级的设备与管道的增多安全阀的使用也越来

越广泛。因此安全阀合理的布置选用和正确安装是尤为重要的。石、化企业在生产过程中由于操作失误、仪表失灵、机械故障等原因，

造成设备或管道内的介质压力升高就会使设备、管道的损坏甚至会对人员造成生命危害。在设备上或管道上设置安全阀后当压力超过规

定值时安全阀会自动开启并向系统外排放介质，从有效而防止了设备或管道内的压力超过其安全值所导致的生产事故。因此安全阀广泛

运用于石油化工生产装置中对人员安全和生产安全起到重要的保护作用。

产品分类：安全阀是一种安全保护用阀属于自动阀类。

1、按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀，微启式安全阀开启行程高度约为≤0.105d0(最小排放喉部口径)，一般

用于排量比较小的流体管路上面;全启式安全阀的开启高度约为≤0.25d0(最小排放喉部口径)排放量大;按阀体构造来分可分为封闭式和不

封闭式两种。封闭式安全阀排出的介质不外泄全部沿着出口排泄到所指定地点。对于空气和蒸汽用安全阀大多采用不封闭式安全阀。

2、安全阀按结构形式来分，可分为下列4种:

重垂式安全阀以重垂为荷载直接加在阀瓣上目前已逐渐淘汰。杠杆重垂式通过杠杆使重垂的载荷作用在阀瓣上。其一般适用于泄压为0.6

MPa温度在250℃以下的蒸汽或空气排放。弹簧式：弹簧式安全阀主要依靠作用在阀瓣上的弹簧力控制阀的启闭具有结构紧凑、体积小、

重量轻和启闭动作可靠的优点。因此设备或管道上的安全阀一般采用弹簧式阀体小、灵敏度好适用于各种气、液体的泄压。弹簧式安全

阀中又分为封闭安全阀和不封闭安全阀，一般易燃易爆或有毒的介质应选用封闭式蒸汽或惰性气体等可以选用不封闭式。在弹簧式安全

阀中还分有带扳手安全阀和不带扳手安全阀，带扳手的作用是在检查阀瓣的灵活程度有时也可以用作手动紧急泄压用。先导式(脉冲式)：

利用导阀与主阀连在一起通过导阀的脉冲作用驱动主阀动作适用于大口径、大排量及高压系统。先导阀与主阀都采用无缝管连接由先导

阀来感测被控压力信号并控制主阀的启闭。其动作过程是：当安全阀的阀前压力低于整定压力时先导阀整定弹簧将阀芯推向阀座密封面，

气体的介质经导阀进口进入主阀阀芯上腔使阀芯下移贴紧阀座导阀和主阀都处于无泄漏的关闭状态中；当阀前的压力达到或高于整定压

力时介质压力克服整定压力弹簧将导阀阀芯推向上移导阀受力面积由阀芯面积转化为活塞受力面积，而受力面积增加上升力增大导阀的

开启。主阀的阀套上腔内气体从导阀出口排出主阀打开介质迅速排放活塞行程到最大位置。在介质压力排放到一定压力时通过活塞阻尼

孔的介质压力使活塞上下两端产生面积压差，平衡启闭压差由活塞上下两端面积的压差平衡来实现，在阀前压力降回到工作压力以下时

在较小弹簧力作用下阀芯下移实现其密封导阀关闭主阀也就随之而关闭。
