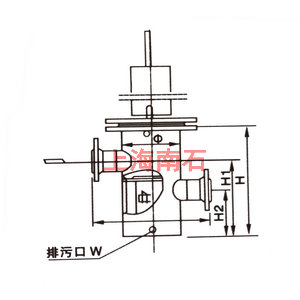

高低型篮式过滤器的产品结构图及规格尺寸

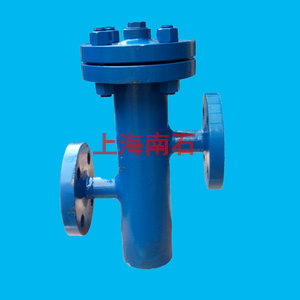

高低篮式过滤器产品及其结构图
高低篮式过滤器是除去液体中少量固体颗粒的小型设备,主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当流体进入置有一定规格滤网
的滤筒后,其杂质被阻挡,而洁净的流体通过滤蓝、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后
重新装入即可。因此,使用维护极为方便。首先经过粗滤网滤掉较大颗粒的杂质,然后到达细滤网。在过滤过程中,细滤网逐渐累积水中的脏
物、杂质,形成过滤杂质层,由于杂质层堆积在细滤网的内侧,因此在细滤网的内、外两侧就形成了一个压差。
高低篮式过滤器标准:
设计规范:HGJ502
试验与检验:ASME B16.104
法兰连接:JB/T79、GB9112~9131、HG20592、SH3406、ANSI B16.5
产品标识:GB/T 12220
供货规范:JB/T 7928
高低篮式过滤器主要零件材料:
壳体材质:铸铁、碳钢、不锈钢。
滤框滤网材质:不锈钢
密封件材质:耐油石棉、柔性石墨、聚四氟乙烯。
工作温度(℃):-30~+380/-80~+450
公称压力(MPa):0.6~6.4 (150Lb~300Lb)
高低篮式过滤器尺寸1.6(MPa):
公称通 径mm |
尺寸(mm) |
有效过滤面积(m2) |
倍数 |
重量 (Kg) |
|||||
Φ |
L |
H1 |
H2 |
H3 |
B |
||||
DN25 |
89 |
220 |
160 |
260 |
360 |
R1/2’ |
0.003619 |
6 |
15.7/13.8 |
DN32 |
89 |
220 |
165 |
270 |
370 |
R1/2’ |
0.003619 |
4.5 |
19.2/16.5 |
DN40 |
114 |
280 |
180 |
300 |
400 |
R1/2’ |
0.005718 |
4.5 |
23.6/19 |
DN50 |
114 |
280 |
180 |
300 |
400 |
R1/2’ |
0.005718 |
3 |
28.9/23 |
DN65 |
140 |
330 |
220 |
350 |
460 |
R1/2’ |
0.009613 |
3 |
48.4/39 |
DN80 |
168 |
340 |
260 |
400 |
510 |
R1/2’ |
0.01539 |
3 |
65.3/53 |
DN100 |
219 |
420 |
310 |
470 |
580 |
R3/4’ |
0.02464 |
3 |
89.3/76 |
DN150 |
273 |
500 |
430 |
620 |
730 |
R3/4’ |
0.04866 |
3 |
148.0/126 |
DN200 |
325 |
560 |
530 |
780 |
900 |
R3/4’ |
0.07858 |
2.5 |
185/158 |
DN250 |
426 |
660 |
640 |
930 |
1050 |
R3/4’ |
0.12005 |
2.5 |
230/195 |
DN300 |
478 |
750 |
840 |
1200 |
1350 |
R3/4’ |
0.16537 |
2.3 |
307/260 |
高低篮式过滤器应用:
1.化工、石化生产中的弱腐蚀性物料,如:水、氨、油品等。
2.化工生产品中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醋酸等。
3.深冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。
4.轻工食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等。
5.各种特殊工艺的高效精密过滤器等。
高低篮式过滤器性能特点:
1、标准不锈钢过滤网孔径为Ф3—6,其孔径数目可供选择。
2、可选择压力表连接,过滤器盖上有凸合面钻螺纹孔以便安装压力表。
3、流通面积大、故压力损失小,安装容易维修方便。
高低篮式过滤器安装维护:
1、蓝式过滤器一般水平安装,进出口方向与阀体上的箭头方向应保持一致。
2、过滤器工作一段时间后,滤芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质。
3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设
计要求,压缩机、泵、仪表等设备会遭到破坏。
4、如发现不锈钢钢丝网变形或损坏,需马上更换。- 上一篇:安全阀的作用,安全阀的主要类型及用途 2016/7/17
