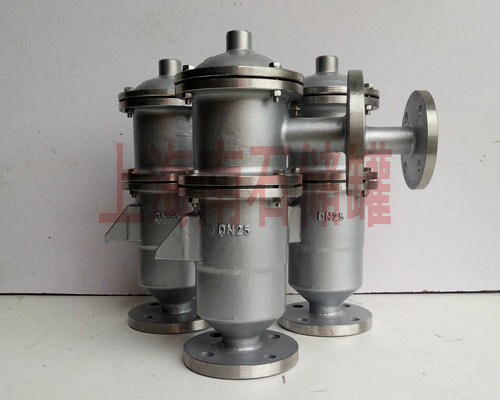

带呼出接管阻火呼吸阀是安装在石油化工固定储罐上的通气装置，以防止罐内超压或超真空使储罐遭受损坏，起阻止外界火焰传入，减少罐

内液体挥发损耗的作用。同时对油品、化工品、食品不同介质的储罐采用不同材质制造，完全满足各类储运系统工艺要求。不锈钢呼吸阀、

带呼出接管呼吸阀将传统的储罐呼吸阀与储罐阻火器合二为一,阻火器改置于呼吸阀吸入口处，彻底杜绝火源进入呼吸阀壳体内，具有体积小、

重量轻、结构紧凑、通气量大、泄漏量小等特点，且密封性能好，特别是高空作业时，检修、清洗阻火呼吸阀内的阻火盘和正负压阀盘非常方便。

带呼出接管阻火呼吸阀操作压力：

A：+355Pa(36mmH20)：-295Pa(30mmH20)

B：+980Pa(100mmH20)：-295Pa(30mmH20)

C：+1765Pa(180mmH20)：-392Pa(40mmH20)

根据国家标准《石油化工企业设计防火规范》(GB50160-90)之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀“。可见呼吸阀，阻火器是

储罐不可缺少的安全设施，它不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗，呼吸阀是维护储

罐气压平衡，减少介质挥发的安全节能产品，常与阻火器配套使用。

产品结构图：

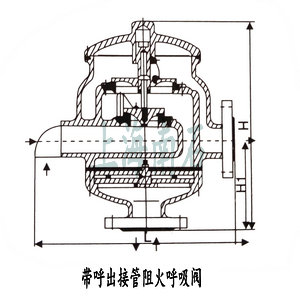

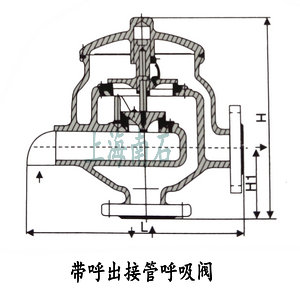

            带呼出接管阻火呼吸阀结构图                                   带呼出接管呼吸阀结构图

带呼出接管阻火呼吸阀尺寸：

带呼出接管阻火呼吸阀维修与保养:全天候呼吸阀属精密产品，是储罐的安全喉道，特别是阀盘随时都在起跳，故阀杆与阀套间应保持绝对干净，

不得有杂质。每周必需定人定时上罐检查，当呼吸阀工作时，会听到呼吸阀内“砰”-“砰”-“砰”轻微的响声，即该阀处到正常的工作状态，否则，

应立即折开检查。装卸时，呼吸阀必须垂直向上，不得倒置或横放。阀杆取出清洗时，要垂直轻放，否则，阀杆容易变形。每季度必须折开阻

火呼吸阀，擦干阀杆与阀套间的污垢，以保证呼吸阀正常工作。带阻火功能的储罐呼吸阀每半年应清除阻火盘通气孔的污渍，以保证阻火盘良好

的阻火功能。
