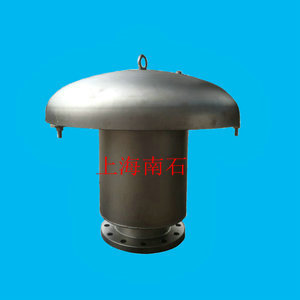

液压安全阀

钢制的立式储罐广泛应用于石油、石化行业中，主要用做储存成品或半成品油的容器，由于储油罐在收发作业存在液位变化及昼夜

温差、气候突变等因素，使储罐内顶部空间压力发生变化。而为了防止储油罐内部因压力过高而破裂或压力过低而抽瘪，储油罐顶

部必须安装能够确保储油罐安全运行的安全附件。一般用来保护的有机械式呼吸阀、液压安全阀(液压式呼吸阀)、阻火器。阻火器

是安装在机械式呼吸阀和液压安全阀下部。这里面机械式呼吸阀作为主要的工作阀，液压安全阀为后备保护阀，其压力高于机械式

呼吸阀，正常时不动作，在机械阀失效时动作。密封液通常使用变压器油或轻柴油等。我国石油天然气行业标准中通常情况下推荐

使用变压器油。压力靠调节分隔筒顶部的螺栓来实现。在气温0°C以上的时候呼吸阀能很好的确保储罐的安全运行。但在北方冬季(

新疆-40°C)储罐内外温差特别大(新疆油田达85°C)，由于储罐内温度比较高，油、水蒸汽进入液压安全阀内后，在低温环境中发生

凝结，因为水的密度大于变压器油和轻柴油，凝结水沉积在液压安全阀的底部，使其阀体内密封液液面不断上升，上部的变压器油

或轻柴油由溢流管流入储罐内自行将凝结水替换为密封液，在低温环境中发生冻结会导致液压安全阀失效，使储罐会发生破裂或抽

瘪事故。油、水密度的不同，液压安全阀的动作压力也随之变化，需经常对其进行核定或着更换密封液。在低温环境中密封油粘度

增加，流动性降低动作压力远大于设定值，导致液压安全阀失效。阻火器安装在液压安全阀下部，油、水蒸汽通过阻火器后进入液

压安全阀，在低温环境中阻火器也将有可能发生冻结导致储罐发生事故。

液压安全阀的工作原理及工作过程：

当储油罐内的介质压力升高或者降低超过规定值时液压安全阀自动开启，通过向储油罐外排放或者补充介质来防止储罐内介质压力超

过或者低于规定数值从而达到保护储罐的目的。当储油罐内压力升高超过规定值的时候压强作用在储液盒内密封液液面上密封液经中

心管上行进入积液室 ;当储液盒内密封液的液面下降至中心管底部时储罐内气体通过中心液导管的下端入口进入中心液导管，然后气

体经由阻火器和呼吸管排入大气。储罐内压力泄放后积液室内液体经中心液导管进入液体储存盒，储罐内的压力恢复正常状态，呼出

过程完毕。当石油储罐内真空度(负压)超过规定值时液体储存盒内密封液由堰板上边沿溢出泄入储罐内，当中心液导管内的液面下降

至底部时外部空气经阻火器进入储罐内，当压力为液体储存盒内的液柱高度安全阀吸入动作后必须补充密封液。密封液采用清水或着

35#轻柴油。
