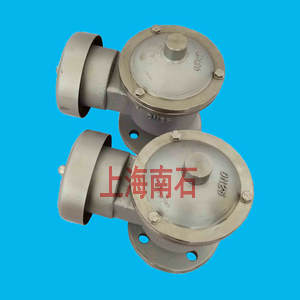

不锈钢阻火呼吸阀

呼吸阀在正常状态下起密封作用，以防止储罐内气体泄出，只有在下列条件下呼吸阀才开始工作：

(1)储罐向外输出物料时，呼吸阀即开始向罐内吸人空气或氮气。

(2)向储罐内灌装物料时，呼吸阀即开始将罐内气体向罐外呼出。

(3)由于气候变化等原因引起罐内物料蒸汽压增高或降低，呼吸阀则呼出蒸汽或吸入空气或氮气(通常称热效应)。

(4)发生火灾时，储罐因呼出气体受热引起罐内液体蒸发量剧增，呼吸阀便开始向罐外呼出，以避免储罐因超压而损坏。

(5)在其它工况下，如挥发性液体的加压输送、内外部传热装置化学反应、操作失误等，呼吸阀则相应进行呼出或吸人，以避免储罐

因超压或超真空而遭受损坏。

储罐呼吸阀应有足够的呼吸量以便确保储罐在正常压力下工作，使之不超过其设计正压或负压，从而保护储罐免受破坏。呼吸阀的呼

吸量不能小于以下各项的呼出量之和及吸人量之和：

(1)液体出罐时最大出液量所造成的空气或氮气吸入量，应按液体最大出液量考虑。

(2)液体进罐时的最大进液量所造成的罐内液体蒸气呼出量，当液体闪点(闭口)高于45~C时，应按最大进液量的1.07倍考虑；当液体

闪点(闭口)低于或等于45℃时，应按最大进液量的2.14倍考虑。

(3)因大气最大温降导致罐内气体收缩所造成储罐吸入的气体量和因大气最大温升导致罐内气体膨胀而呼出的气体量。具体结果表3所示。

储罐热呼吸通气需要量表
