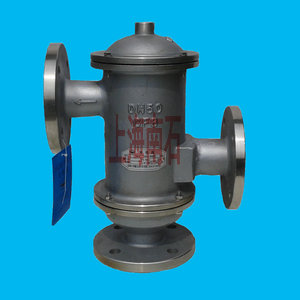

不锈钢带接管阻火呼吸阀

接管阻火呼吸阀型号：HXF-2

接管阻火呼吸阀根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”。

可见呼吸阀、阻火器是储罐不可缺少的安全设施。它不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介

质的挥发和损耗。本厂生产的呼吸阀，具有结构紧凑、通气量大、泄漏量小、密封性能好等特点。

接管阻火呼吸阀适用范围：

带接管阻火呼吸阀适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、苯、煤油、轻柴油、厚油等油品及性质相

同的化工产品储罐。

阻火呼吸原理：

在阻火呼吸阀正常工作情况下，阻火呼吸人孔基本保持密封状态，储罐处于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐

急剧超压时，呼吸人孔的泄压盖自动顶开，进行紧急泄压，使罐内压力保持正常；当罐内压力急剧减压或超真空时，吸入阀便开启急剧

吸入大气，维护罐内正常压力；当吸入大气带有火花、火焰时，阻火层起到“器壁效应”的作用来阻止火焰的通过，以保护储罐的安全。

详细说明：

接管呼吸阀是化工车,油罐车,液体运输车等各类罐车的主要配件之一。用在各种液罐车上保持罐内平衡的阀门，使罐车能自由装卸物料。

它的作用在一般情况下，保持油罐的密闭性，在一定程度上减少油品的蒸发损耗。而在必要时，能自动通气调节平衡油罐内外压力，

对油罐起到安全作用。

阻火呼吸阀操作压力

A -295Pa（-30mmH2O）~+355Pa（+36mmH2O ）

B -295Pa（-30mmH2O）~+980Pa（+100mmH2O ）

C -295Pa（-30mmH2O）~+1750Pa（+180mmH2O

阻火呼吸阀主要技术参数：

壳体材质：碳钢、不锈钢（SUS304、SUS304L、SUS316、SUS316L）

内部芯件：阀盘、阀座、阀杆、阀套。

内部芯件材质：不锈钢或聚四氟乙烯。

密封圈材质：聚四氟乙烯。

阻火层材质：不锈钢。

环境温度：-40~+60℃。

防爆级别：BS 5501：IIA、IIB、IIC。

阻火呼吸阀标准：

法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）

制造、检测标准：按（石油储罐呼吸阀）SY7511-87、（石油储罐阻火器阻火性能和试验方法GB5908-86等标准进行制造和验收；或用

户指定标准。

阻火呼吸阀维护与保养：

1、存放：以上产品在运达工地后，若暂时不安装或以后工厂大修、检修，应存放在有防雨设施的仓库中；紧急放空人孔系列产品在运

输时不得倒置。

2、维护：a、对呼吸阀系列产品，工作人员应每月上罐顶检查一次，检查阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢，若有，应

清理干静；每半年，给阀套、阀杆擦拭一遍变压器油。b、每半年工作人员应检查阻火呼吸阀的阻火层一次，若发现有污渍、杂质堵塞阻

火层，应取下阻火层，用相对应的溶剂清除污渍，然后用清水将阻火层清洗干静，放在通风吹干后再放入壳体内。c、以上产品壳体内外

表面的油漆应每年重新涂刷一遍。
