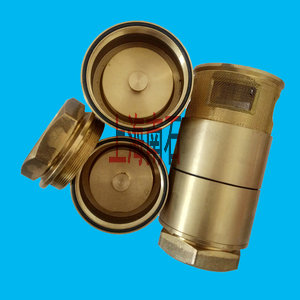

双门底阀

双门底阀型号：H12X-16

产品说明：双门底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端，限制水泵管内液体返回水源，起着只进不出的功能。

阀盖上有很多个进水品和加强筋，起到了不易堵塞，主要应用在抽水的管路上，水道和支承的作用，口径有单瓣、双瓣、多瓣型。

有法兰连接和螺纹连接。底阀由阀估、阀瓣、阀盖、衬套、密封圈等零件组成，液体从阀盖进入阀体。在流体的压力作用下，阀

瓣打开，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回，起到了即畅通又节能的作用。

双门底阀工作原理：双门底阀上阀体与燃料油加油机的吸入管相联系，当燃料加油机电机起动时，吸入管内形成负压，使下阀体

侧的压力高于上阀体侧的压力；阀瓣在上下压力差的影响下向上抬起，油即可以进入加油机吸入管，当电机停止工作后，上阀体

内腔负压消失，且由于油路的静压变为正压，阀瓣在正向压力的作用下自动关闭，油液不致回落。由于该止回阀用两套相同阀体

及阀瓣，使止回阀的性能更可靠。

双门底阀产品特点：

1、采用弹簧结构阻止介质的倒流；

2、阀体和阀盖采用精铸成型；

3、非金属密封形式、起到静音作用；

4、采用了特殊的热处理，能有效地防止因冷、热水介质交替作用导致阀门出现的裂纹。

双门底阀适用范围：石油储罐、加油站，商业和民用的蒸汽管道、给、排水管道，中央空调系统管道适用于工业机械管道，建筑

供、排水管道。

双门底阀是燃油加油机停机时防止为吸油管路液体回流而必须使用附件之一。

使用介质：汽油、柴油、煤油；

使用环境：-30℃～+55℃；

公称压力：PN0.25MPa

公称通径：DN15～DN200

双门底阀标准：

执行标准：Q/12 NJ3583-2001

试验标准：GB/T13927-1992

双门底阀安装与使用注意事项：

1、双门底阀组装时应去掉阀瓣上的塑料保护套，清洗干净，拧紧各配合部件，并要装好滤网以免吸入脏物。

2、双门底阀阀体与阀瓣密封付是经过精密研磨的，因此组装时，不要上下串换，更不要与别的底阀串换使用,以免降低止回性能。

一但弄混乱，可用印油着色检查，与原研磨痕应重合。
