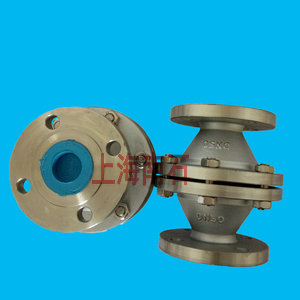

不锈钢管道阻火器

火焰在充满可燃气体管道中的传播速度随火焰的传播是有很大的变化的。如果点燃充满可燃气体的水平管道的一端火焰首先传向管壁，然

后就迅速向还末引燃的气体传播，燃烧产生的热量使得燃烧气体迅速膨胀，气体膨胀又导致可燃气体前端被压缩产生"压升"(pressure piling) 现

象。火焰前端气体被压缩密度增加，燃烧传播速度加快，燃烧时产生的热量增多导致可燃气体前端更剧烈的"压升"。由于火焰在管道中传播的

这一特性使得火焰的传播速度可以从零加速甚至超声速，火焰前端的压力也可增至约20MPa。因此火源点距阻火器的距离对阻火器的选择有很

大影响。如果阻火器距火源较远那么燃烧就有了一定的加速距离，可能会由爆燃转变为爆轰，火焰前端压力的增加对阻火元件耐压能力提出了

更为严格的要求。阻火器选择得当就会在一定的条件下起到阻止火焰传播的作用。但是每种阻火器都有其特定的工作范围，只能在一定的条件

下起到安全保护作用并不是任何情况下都能阻止火焰的传播。每种阻火器都应标出其阻火元件的通道尺寸它只能用于MESG值大于该值的气体否

则会完全失效；不同阻火器在特定的条件下都有一定的阻火时间，当火焰端燃烧时间超过其阻火时间时阻火器也会失效；对于在线型阻火器的选

用更要注意由于安装位置不同而引起的选型变化否则可能会因起不到预想的效果而埋下安全隐患。综上所述在阻火器的选型过程中，在按照规范

计算MESG值的同时还要十分注意影响选型的各种因素，根据实际工况确定适宜的阻火器。阻火器按用途选型可分：储罐阻火器、加油站阻火器、

加热炉阻火器、火炬阻火器、放空管阻火器、煤气输送管阻火器等。阻火器按安装位置选型可分：管端阻火器（安装在排气管的端部） ；管道阻

火器：安装在管道中间位置。阻火器按阻止火焰速度来选型可分：阻爆燃型阻火器（能阻止以亚音速传播的爆炸火焰通过）；阻爆轰型阻火器（

能阻止以冲击波为特征、以超音速传播的爆炸火焰通过）。阻火器按气体分级选型可分：适用于I级气体的阻火器；适用于IA级气体的阻火器；适

用于IB级气体的阻火器；适用于IC级气体的阻火器（气体分级见HGJ21289）。

阻火器的性能要求

管端阻火器的阻火性能应达到GB5908 《石油储罐阻火器阻火性能和试验方法》规定：阻火器壳体应能承受不小于0.9MPA的水压无泄漏和无裂

痕或永久变形；阻火器应能连续防爆试验13次每次都能阻火；阻火器应能经受耐烧试验1h在此期间无回火。管道阻火器的阻火性能应达到GB13

347《石油气体管道阻火器阻火性能和试验方法》规定：阻火器壳体应能承受1.5倍于设计压力的水压试验；防爆燃型阻火器必须连续经受13次

防爆燃试验每次必须阻止亚音速火焰通过；防爆轰型阻火器必须连续经受13次防爆轰试验每次必须阻止超音速火焰通过。

阻火器在化工管道上的应用

设置阻火器

输送有可能产生爆炸或爆轰的爆炸性混合气体的管道（应考虑可能的事故工况），所以要在接收设备的入口处设置管道阻火器；火炬排放气进入

火炬头前应设置阻火器或阻火装置；其它应设置管道阻火器的场合。

安装阻火器

阻火器应安装在接近点火源的部位；放空阻火器应尽量靠近管道末端设置同时要考虑检修方便；阻火器与管道的连接一般为法兰形式小直径的管

道采用螺纹连接。

布置阻火器

加热炉燃料气主管上的管道阻火器应靠近加热炉布置方便于检修，管道阻火器与燃烧器的距离不宜大于12米；储罐用的阻火器应直接安装在储罐

顶的管口上；常压放空排放管道的阻火器宜布置在排气管道的末端。
