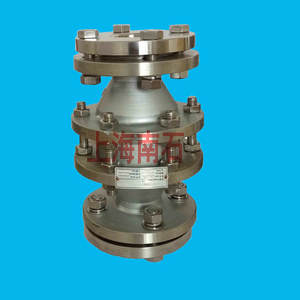

不锈钢燃气管道波纹阻火器

阻火器是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备管道间蔓延。它是应用火焰通过热导体的狭小孔隙时由于热

量损失而熄灭的原理设计制造。适用于可燃气体管道，比如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化

系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气管网上，也可以用在乙炔、氧气、氮气、天然气的管道上。阻火器可以与呼吸阀配

套使用亦可单独使用还可加装在内浮顶储罐的通气管道上。

阻火器因结构形式不同可分为：

金属网型阻火器：以不同目数的金属网重叠起来组成阻火层。这种阻火器由于 本身结构达不到阻火性能已被取代。

波纹型阻火器：这种结构阻火器由不同的波纹板和平板缠绕成不同规格孔隙的阻火层，阻火层是由相同尺寸的三角形孔隙组成，波纹的高度

可根据阻止火焰速度设计，因此制造较为简单能阻止爆燃和爆轰火焰通过被广泛应用。

泡沫金属型阻火器：阻火器的阻火层用多孔隙的泡沫金属，它的结构与多孔隙的泡沫塑料相似其金属中铬的含量不少于15%或不大于40%，

容量不小于0.5g/m³。其优点体积小重量轻，但是阻力大容易堵塞。

平行板型阻火器：阻火器的阻火层由不锈钢薄板垂直平行排列而成，板的间隙在0.3～0.7mm之间而形成许多细小的通道。这种结构的阻火

器能承受较猛烈的爆炸它易于制造和清理，但体积大流阻大。

多孔板型阻火器：阻火器的阻火层用不锈钢薄板水平方向重叠而成，阻火板上有许多细小的缝隙或许多细小的孔眼而形成了许多有规律的通

道。阻火板与板之间有0.6mm的间隙形成固定的间距这种阻火器的阻力小但不能承受猛烈的爆炸。

水封型阻火器：水封用于阻止、节制气流。其原理主要是利用水位差的性能来阻止火焰通过，因为火焰在通过水封层时吸收大量热量迫使火

焰熄灭。适用于阻止爆燃火焰通过其结构简单，体积大因此使用上有其局限性。

充填型阻火器：其阻火层为充填物砾石、陶瓷环和玻璃珠等充填物、利用充填物之间的空隙阻止火焰通过。充填型阻火器结构简单但流阻大，

能有效阻止爆轰火焰通过。
