管道排放呼吸阀的结构特点及安装尺寸

2017-11-30 9:58:23 点击:

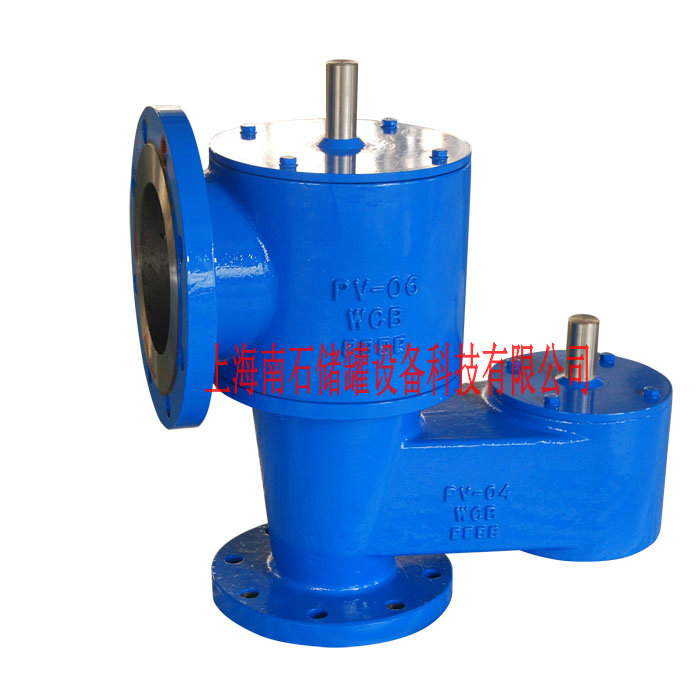

管道排放呼吸阀

呼吸阀由压力阀和真空阀两者组成,安装于油罐透气管上,能随油罐内油气正负压变化而自动启闭,使货油舱内外气压差保持在允许值范围内的阀。它是维持储罐气压平衡,减少介质挥发的安全节能产品。油罐呼吸阀良好地利用了储罐本身的承压能力来减少介质排放,其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。

7120/8120系列呼吸阀为排放出口接管道的压力/真空泄放阀,可以避免储罐因超压或负压而受损失,同时可以大幅减少储罐“呼吸”带来的蒸发损失。

型号说明

71208120重力加载式

71228122负压弹簧加载式

71238123正压/负压弹簧加载

71258125正压弹簧加载式

7120/8120系列呼吸阀设计特点

口径2~12(DN50~DN300)

7120系列呼吸阀排放口同进口,方便用户选择;

8120系列呼吸阀排放口比进口大,以增大排量;

防护网可阻止外部杂物通过入口或出口进入设备;

根据用户需要,可增加阻火器、吸入弯管、夹套、吹扫孔、衬里、除湿等功能结构;

设计、检验按API2000

法兰标准按ANSIB16.5,根据用户要求可选用EN1092JISHG/T20592~20615GB/T9113等标准,

选用材料:铝合金、碳钢、不锈钢、其它特殊材料:

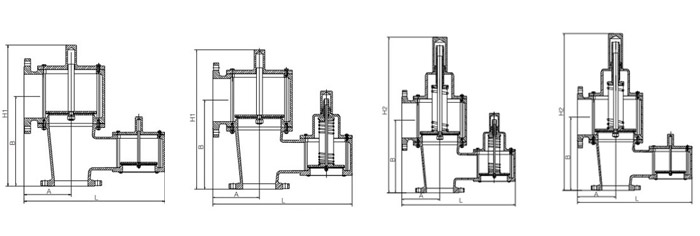

管道排放呼吸阀结构图

呼吸阀设定压力

压力设定KPa

71208120

71228122

71238123

71258125

正压设定

0.2~6.9

0.2~6.9

6.9~103.4

6.9~103.4

负压设定

-0.2~-4.3

-4.3~-82

-0.2~-4.3

-4.3~-82

7120712271237125系列呼吸阀结构尺寸(mm

公称通径

 50x50

80x80

 100x100

 150x150

 200x200

 250x250]

 300x300

L

360

406

445

546

696

853

995

W

200

200

230

280

345

406

485

H1

340

359

417

523

648

789

923

H2

422

441

525

660

893

1055

1257

A

138

138

153

166

216

273

320

B

226

245

280

350

420

515

590

8120812281238125结构尺寸(mm)

公称通径

50x80

 80x100

 100x150

 150x200

 200x250

 250x300

 300x350

L

360

435

494

641

798

940

1116

W

200

230

280

345

406

485

533

H1

340

402

498

640

744

875

984

H2

422

510

636

884

1010

1209

1253

A

138

153

166

216

273

320

381

B

226

265

327

411

470

542

616
